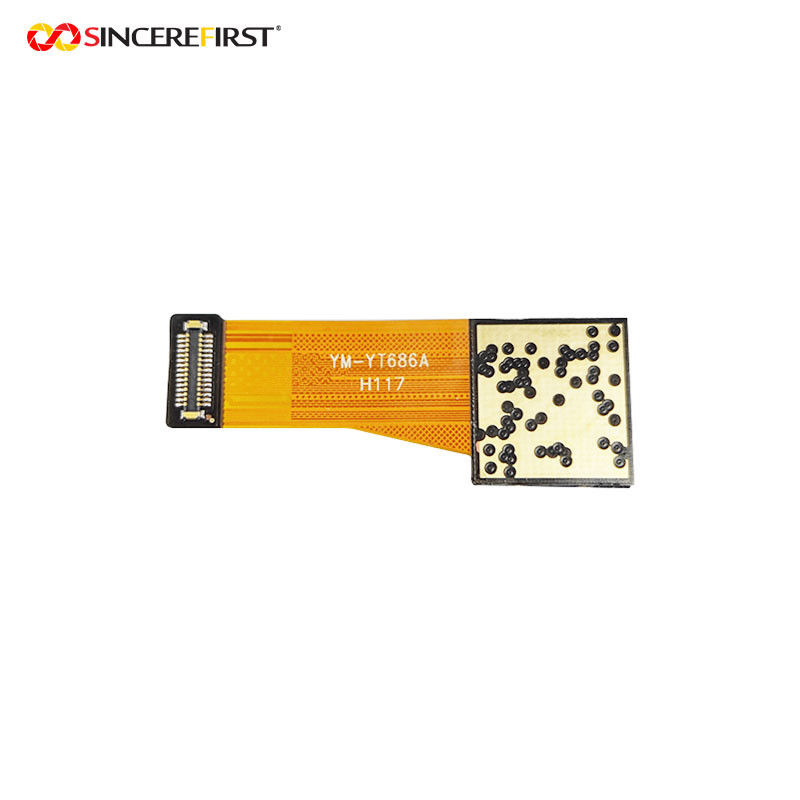

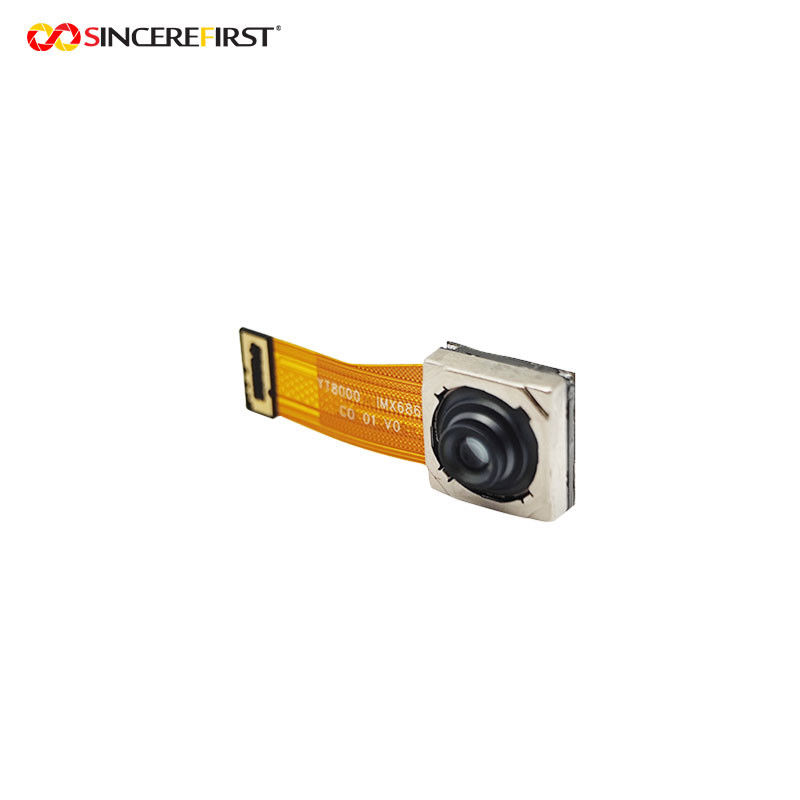

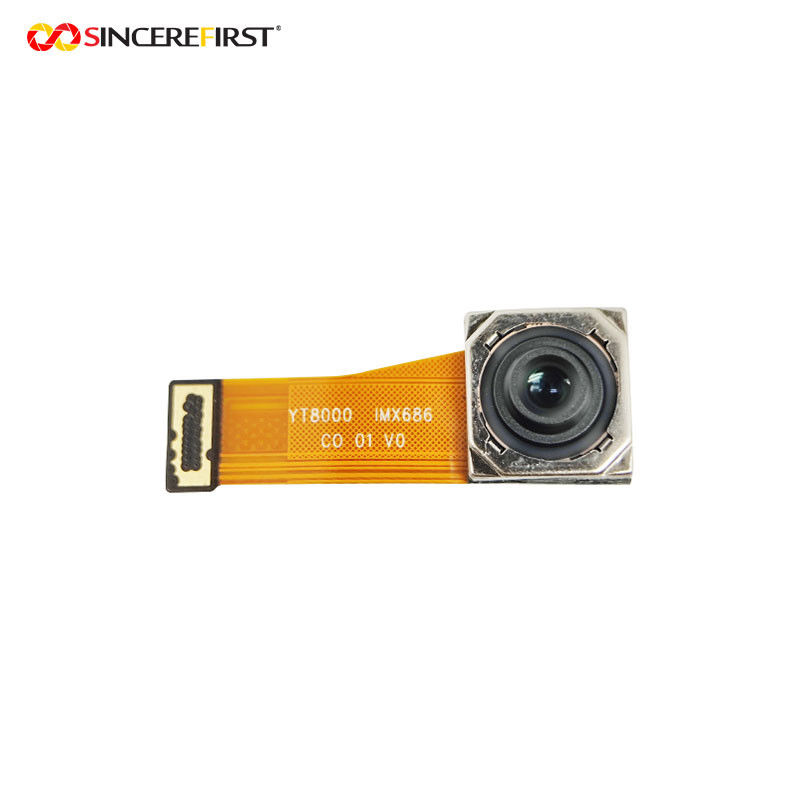

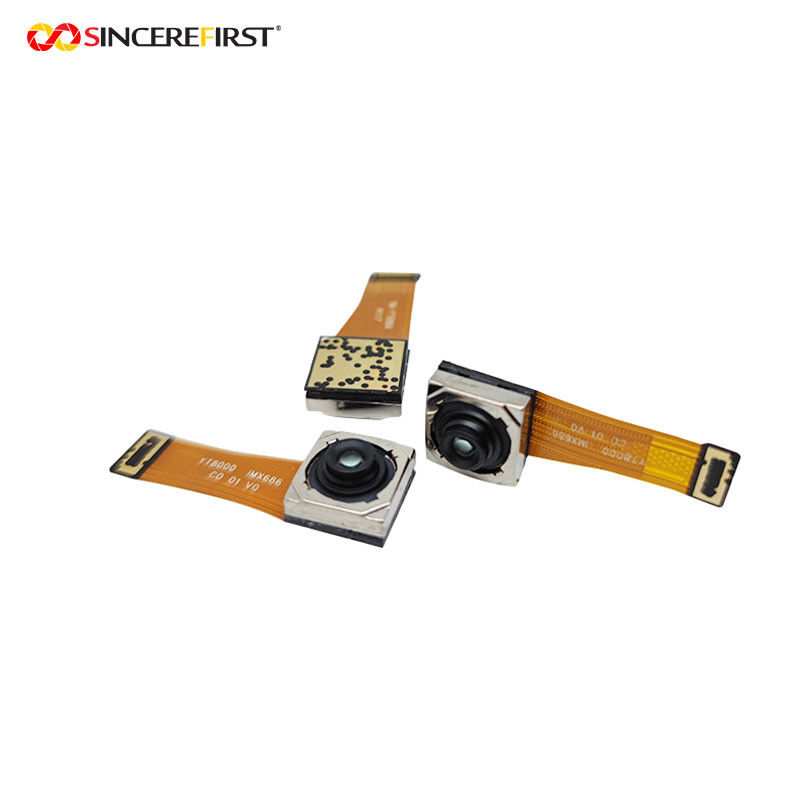

高リゾリューションMIPIのカメラ モジュール64mpソニーImx686のカメラ

Smartphoneのための高リゾリューション64mpソニーIMX686センサーのMipiのカメラ モジュール

Specificaitons

記述

ソニーIMX686は9248 x 6944のピクセル決断の64MPカメラ センサーである。このセンサーは1/1.7インチを、1.6umピクセル次元と組み合わせられて測定する。ソニーのバック照らされ、積み重ねられ、CMOSのイメージ センサーをコラムの平行A/Dのコンバーター回路によってそして裏側によって照らされるイメージ投射 ピクセル構造を通って高い感受性そして低雑音のイメージを（慣習的なCMOSのイメージ センサーによって比較する）達成することを捕獲する高速イメージ採用する。R、GおよびBの顔料の原色のモザイク フィルターは用いられる。それは4つの電源電圧と作動する:入出力インターフェイスのためのアナログ2.9 Vおよび1.8V、デジタル1.1 Vおよび1.8ボルトはおよび低い電力の消費を達成する。

特徴

◆バック照らされ、積み重ねられたCMOSのイメージ センサー
◆クォードのバイヤー コーディング（QBC）の色フィルターの整理
◆段階の検出の自動焦点（PDAF）
◆高いフレーム率
30fps@Fullの決断（QBCの再モザイク）
30fps@QBC-HDR
30fps@V2H2 QBC-HDR
120fps@2x2の隣接したピクセルBinning （16:9）
240fps@2x2の隣接したピクセルBinning V2H2 （16:9）
◆高いノイズ比率へのシグナル（SNR）
◆二重センサーの同時性操作
◆作り付けの第2動的欠陥ピクセル訂正（DPC）
◆訂正（LSC）を影で覆うレンズ
◆作り付けの温度検出器
◆未加工10、未加工8、RAW14 （ローカルに調子の地図を描かないでQBC HDR）の出力ビデオ フォーマット
◆QBCの再モザイク機能
◆極度の夜モード
◆QBC HDR機能
◆ピクセル制御およびデータ出力 インターフェイスの独立クロックの生成のための2 PLLs
◆CSI-2シリアル データの出力
最高MIPI D-PHY 2lane/4lane。2.5Gbps/laneのD-PHY spec.のver。迎合的な1.2
MIPI C-PHY 1/2/3trio、最高4.5Gsps/TrioのC-PHY spec.のver。迎合的な1.2
◆2ワイヤー シリアル通信（サポートI2C 「速いモード」、「早くモード プラス」およびI3C）
◆ユーザーのためのOTP ROMの5Kビット

適用

産業、マシン ビジョン医学、smartphone、アクセス管理のために、顕微鏡の、スマートな交通の、教育、研究開発のために、小売りの、度量衡学の、埋め込まれた装置の、自動車産業の、農業、UAVsのために、電子工学の、交通モニタリングのロボット工学の、
