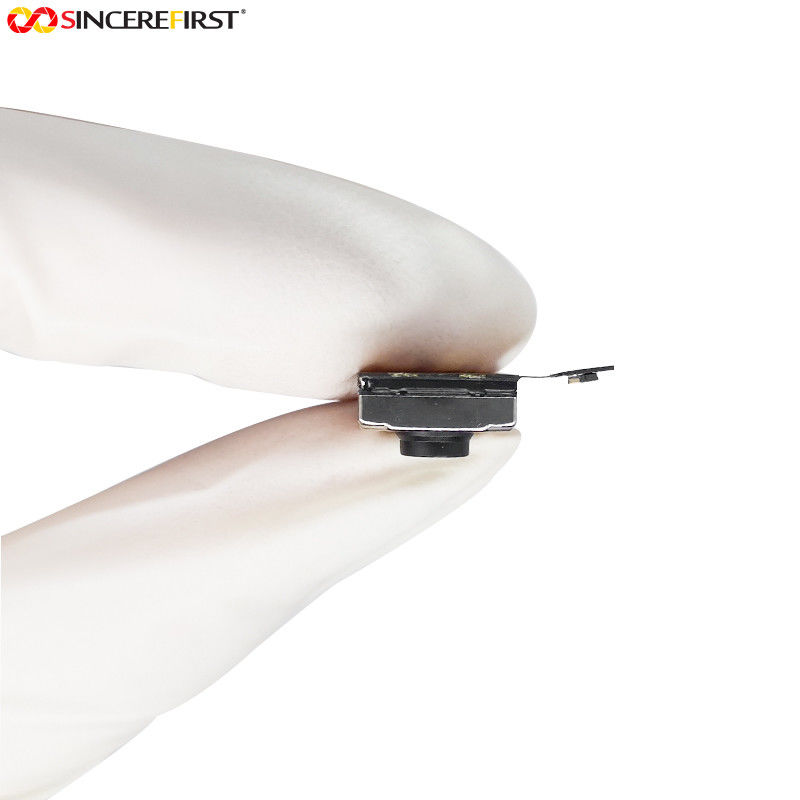

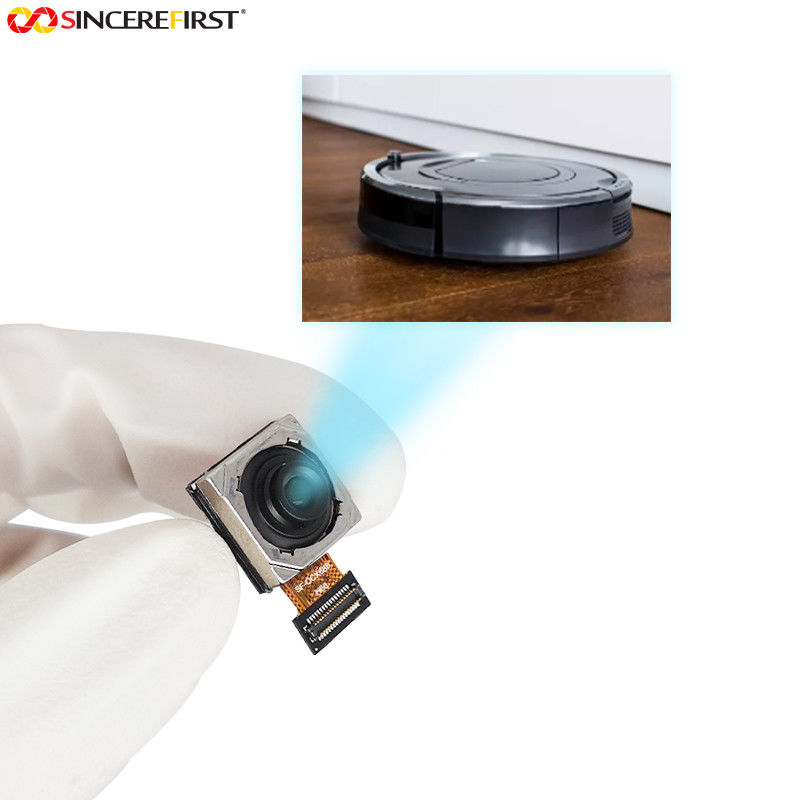

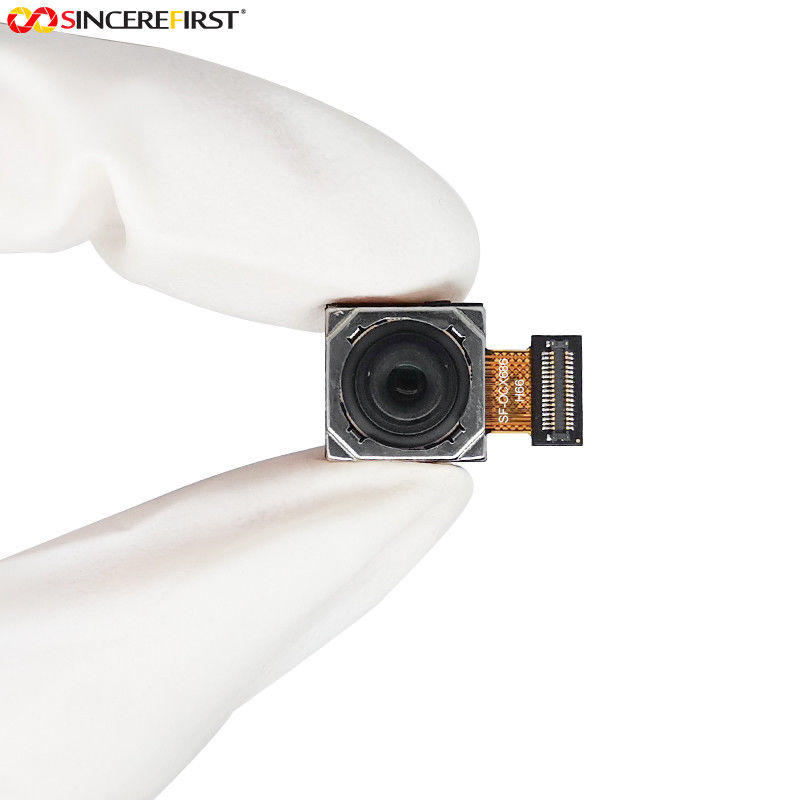

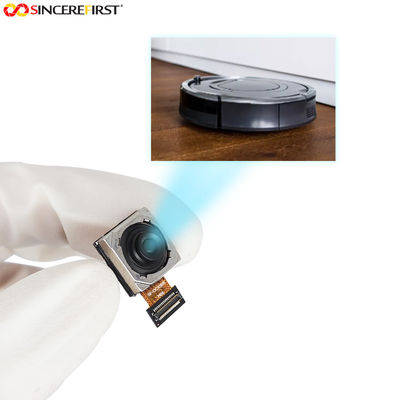

ソニーIMX686 FPCのカメラ モジュール64メガ ピクセル1/1.73 6Pレンズ

自動焦点64mpソニーIMX686の移動式イメージ センサーのカメラ モジュール

Specificaitons

記述

IMX686は斜めの9.251 mm （タイプ1/1.73） 64の巨大ピクセルCMOS正方形ピクセル配列を用いる活動的なピクセル タイプ積み重ねられたイメージ センサーである。ソニーのバック照らされ、積み重ねられ、CMOSのイメージ センサーをコラムの平行A/Dのコンバーター回路によってそして裏側によって照らされるイメージ投射 ピクセル構造を通って高い感受性そして低雑音のイメージを（慣習的なCMOSのイメージ センサーによって比較する）達成することを捕獲する高速イメージ採用する。R、GおよびBの顔料の原色のモザイク フィルターは用いられる。それは4つの電源電圧と作動する:入出力インターフェイスのためのアナログ2.9 Vおよび1.8V、デジタル1.1 Vおよび1.8ボルトはおよび低い電力の消費を達成する。さらに、このプロダクトは携帯電話およびタブレットのPCの使用のために設計されている。これを別の適用のために使用するとき、Sony Semiconductor Solutions Corporationはプロダクトの質そして信頼性を保証しない。従って、携帯電話およびタブレットのPC以外適用のためにこれを使用してはいけない。質問があったらあなたのSony Semiconductor Solutions Corporationの販売代理人に相談しなさい。

特徴

◆バック照らされ、積み重ねられたCMOSのイメージ センサー

◆クォードのバイヤー コーディング（QBC）の色フィルターの整理

◆段階の検出の自動焦点（PDAF）

◆フレーム率の30fps@Fullの決断（QBCの再モザイク）の30fps@QBC-HDR高い30fps@V2H2 QBC-HDR 120fps@2x2隣接したピクセルBinning （16:9） 240fps@2x2の隣接したピクセルBinning V2H2 （16:9）

◆高いノイズ比率へのシグナル（SNR）

◆二重センサーの同時性操作

◆作り付けの第2動的欠陥ピクセル訂正（DPC）

◆訂正（LSC）を影で覆うレンズ

◆作り付けの温度検出器

◆未加工10、未加工8、RAW14 （ローカルに調子の地図を描かないでQBC HDR）の出力ビデオ フォーマット

◆QBCの再モザイク機能

◆極度の夜モード

◆QBC HDR機能

◆ピクセル制御およびデータ出力 インターフェイスの独立クロックの生成のための2 PLLs

◆CSI-2シリアル データの出力
MIPI D-PHY 2lane/4lane、Max.2.5Gbps/laneD-PHYspec.ver。
迎合的なMIPI C-PHY1/2/3trio.Max4.5Gsps/TrioC-PHYspec.ver.1.2
◆2ワイヤー シリアル通信（サポートI2C "速いモード""早くモード プラス"およびI3C）
◆ユーザーのためのOTP ROMの5Kビット

装置構造

◆CMOSのイメージ センサー

◆イメージのサイズ:対角線9.251 mm （タイプ1/1.73）

◆有効なピクセルの数:9344 （h） × 7024 （v）およそ65.6 Mピクセル

◆活動的なピクセルの数:9248 （h） × 6944 （v）およそ64.2 Mピクセル

◆破片のサイズ:× （v） 8.638 mmの（h）の6.460 mm

◆単位格子のサイズ:0.80のμm （h）の× 0.80のμm （v）

◆基質材料:ケイ素

適用

、産業、マシン ビジョン医学、アクセス管理のために、顕微鏡の、スマートな交通の、教育、研究開発のために、小売りの、度量衡学の、埋め込まれた装置の、自動車産業の、農業、UAVsのために、電子工学の、交通モニタリングのロボット工学の、
