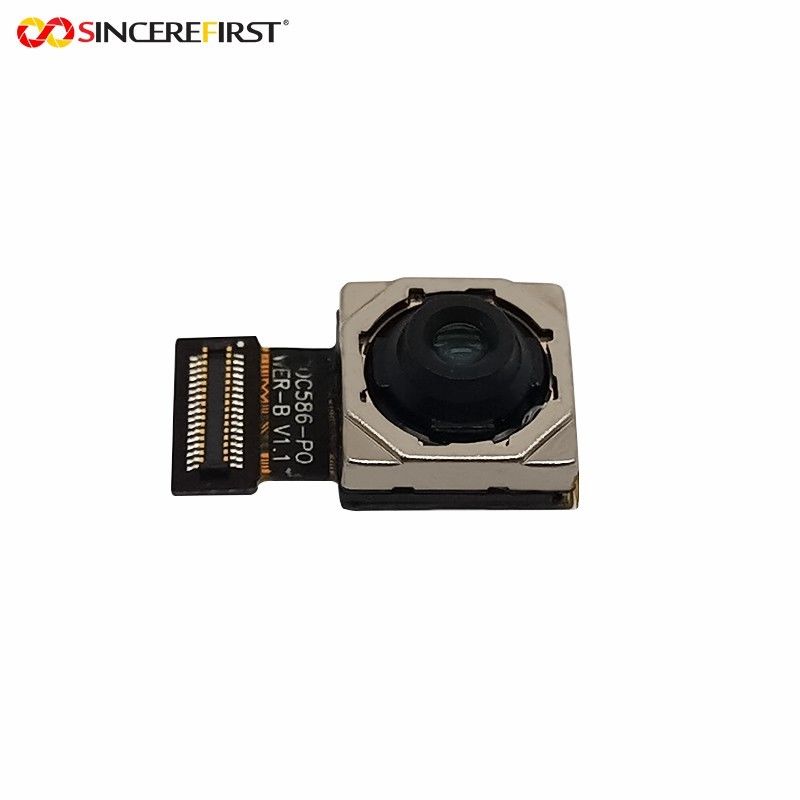

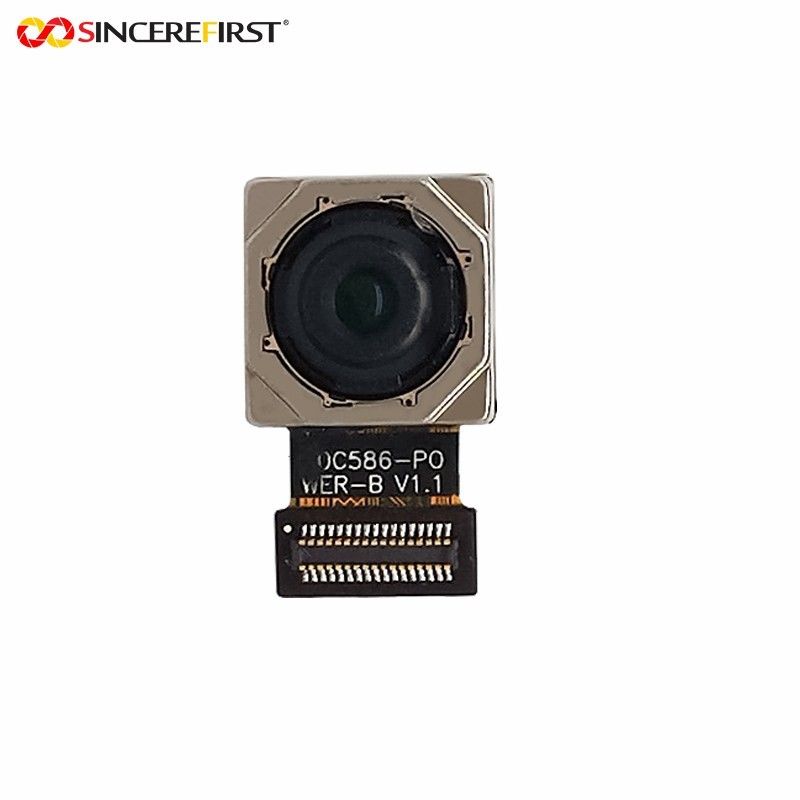

ドローンとFPVのための光学ソニーIMX586 VCM CMOSカメラモジュール

ドローンとFPVのための光学ソニーIMX586 VCM CMOSカメラモジュール

仕様

記述

IMX586は,斜め8000mm (タイプ1/2.0) の48メガピクセルCMOSアクティブピクセル型積み重ね画像センサーで,四角ピクセル配列を有する. It adopts Sony's back-illuminated and stacked CMOS image sensor to achieve high speed image capturing by column parallel A/D converter circuits and high sensitivity and low noise image (comparing with conventional CMOS image sensor) through the backside illuminated imaging pixel structureR,G,およびB色素原色モザイクフィルタが採用されている. 5つの電源電圧で動作する: アナログ 2.9Vと 1.8V,デジタル 1.1V,P L L-PHY 1.1Vと 1.8Vの入力/出力インターフェースで,低消費電力を実現する.

特徴

◆バックライト付きで積み重ねられたCMOS画像センサー
◆クアッド バイエル コーディング 色フィルター 配置
◆相検出自動焦点 (PDAF)
◆高フレームレート 30fps@フル解像度 (QBC リモザイク) / 30fps@QBC-HDR / 120fps@2x2 隣接したピクセル結合 (16:9) / 240fps@2x2 隣接したピクセル結合 V2H2 (((16:9)
◆信号と騒音の比率が高い (SNR)
◆ダブルセンサー同期操作
◆内蔵 2D ダイナミック デフォクト ピクセル 修正
◆レンズ シェーディング コレクション (LSC)
◆内蔵温度センサー
◆Raw10/8, COMP8 の出力ビデオ形式
◆QBC リモザイク機能
◆QBC HDR 機能
◆ピクセル制御とデータ出力インターフェースのための独立したクロック生成のための2つのPLL
◆CSI-2シリアルデータ出力 MIPI D-PHY 2レーン/4レーン,最大2.5Gbps/レーン,D-PHYスペックバージョン1.2対応 MIPI C-PHY 1/2/3trio,最大2.5Gsps/Trio,C-PHYスペックバージョン1.0対応
◆2ワイヤー連続通信 (I2C"Fast mode"と"Fast-mode Plus"をサポート)
◆28K ビット OTP ROM のユーザー向け

装置構造

◆CMOS画像センサー

◆画像サイズ:横切りに8000mm (型1/2.0)

◆ピクセルの総数: 8032 (H) × 6248 (V) 約 50.18 M ピクセル

◆有効ピクセル数: 8032 (H) × 6088 (V) 約48.89Mピクセル

◆アクティブピクセル数: 8000 (H) × 6000 (V) 約48.00Mピクセル

◆チップサイズ: 7.504mm (H) × 5.659mm (V)

◆単位細胞のサイズ: 0.80 μm (H) × 0.80 μm (V)

◆基材:シリコン

申請する

ロボット ドローン
アクションカメラ
3Dスキャンアプリケーション
野獣カメラ
スローモーションを記録する
機械の視覚など
