4.0mm径 VGA CMOSセンサー CVBS (AV/TV) アナログ出力 エンドスコープカメラモジュール
製品説明:
この4.0mm径 VGA CMOSセンサー CVBS (AV/TV) アナログ出力 エンドスコープカメラモジュールは、RoHS規格に準拠した、狭い空間での近距離視覚検出用に特別に設計された産業用アナログイメージングコンポーネントです。プローブ径は精密に4.0mmに制御されており、従来の検出機器の空間的制約を打破する超小型設計により、超薄型チャネルや狭い隙間など、通常のデバイスでは到達できない微細な空間への容易なアクセスを可能にし、検出範囲と適用シナリオを効果的に拡大します。光学システムは近距離内視鏡操作に最適化されており、1.08mmの焦点距離、F2.8の絞り、65°の視野角を備え、30～80mmのフォーカス範囲と組み合わされています。このターゲットを絞った最適化により、近距離イメージングの鮮明度が向上し、内視鏡検出の典型的な作業距離に完全に一致し、高頻度検査シナリオのニーズを満たします。TV歪みは-1.5%未満に厳密に制御されており、モジュールは画像の幾何学的形状の真実かつ正確な復元を実現し、観察結果の信頼性と判断精度を大幅に向上させます。これは精密検出タスクにとって非常に重要です。CVBS (AV/TV) アナログ信号出力を採用しており、追加のデジタル処理ユニットを必要とせずに直接表示デバイスを駆動してリアルタイム観察を行うことができ、システム構造を簡素化し、展開コストを削減し、機器故障のリスクを低減します。モジュールには4PIN PADインターフェース（GND、VOUT、LED+、VCC）が装備されており、VOUTはビデオ信号出力に使用され、LED+およびVCCピンはオプションの4個の0402白色LEDの取り付けをサポートしており、低照度狭空間でのイメージング品質を効果的に向上させることができます。画像方向レジスタは工場出荷時のデフォルト設定を採用しており、電源投入後すぐに標準作業モードに入ることができ、追加の設定は不要です。マイクロサイズ、アナログ直接出力、低歪み、近距離最適化を統合したこのモジュールは、産業検出、自動車メンテナンス、精密電子機器、実験探査のための信頼性の高いイメージングソリューションとなります。
特徴:

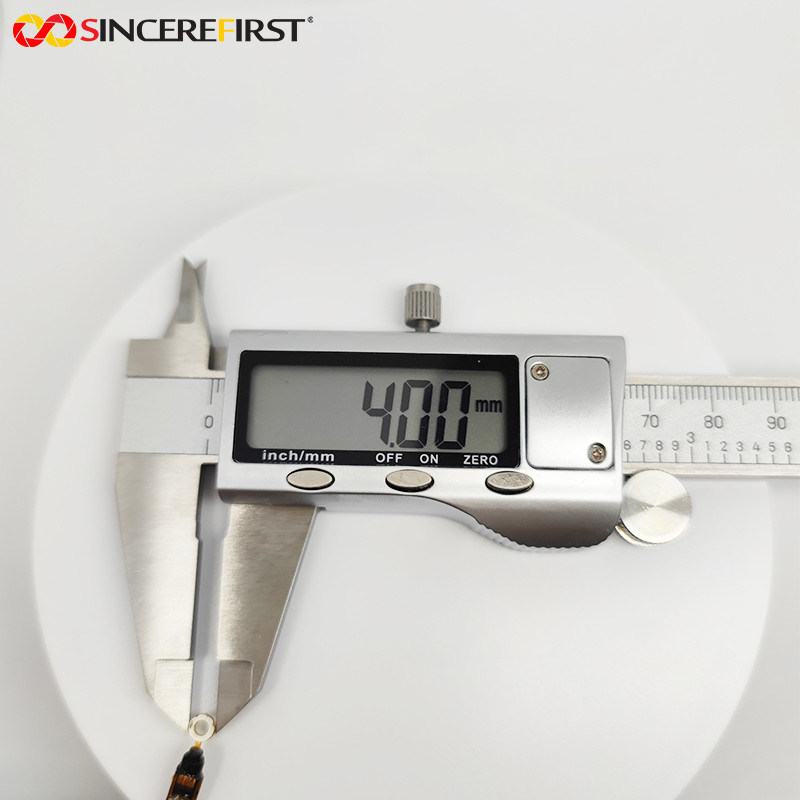

1.4.0mmマイクロ径: 4.0mmの直径により、従来の機器ではアクセスできない微細な空間への侵入が可能になり、検出範囲と適用シナリオを効果的に拡大します。
2.CVBSアナログ直接出力: 標準アナログビデオ信号を出力し、表示デバイスに直接接続できるため、システム構造が簡素化され、展開コストと故障リスクが削減されます。
3.30～80mm近距離フォーカス: フォーカス範囲は内視鏡の作業距離に合わせて最適化されており、近距離イメージングの鮮明度を高め、高頻度検出シナリオのニーズを満たします。
4.低歪み・真実の画像: 歪みが-1.5%未満であるため、画像の幾何学的形状が正確に復元され、観察結果の信頼性と判断精度が向上します。技術パラメータ:
製品名
| VGA USBカメラモジュール |
センサー |
| VGA |
フォーカス範囲 |
| 30～80mm |
焦点距離 |
| 1.08mm |
Fナンバー |
| 2.8 |
視野角(対角) |
| 65° |
出力 |
| CVBSアナログ |
|
| <-1.5% |
基本公差 |
| ±0.1mm |
ブランド名 |
| SINEREFIRST |
アプリケーション: |
1.産業用薄肉配管内視鏡検査:
小口径配管（4mm以上）の内壁状態、欠陥、閉塞を目視で検出するために使用できます。4.0mmの直径と低歪みにより、鮮明で正確な検出が保証されます。2.自動車の隠れた部分のメンテナンス:
エンジンギャップ、エアコン配管、配線ハーネスのクリアランスに深く入り込むことができます。マイクロサイズにより、分解・非破壊での故障箇所特定が可能になります。3.精密電子機器内部観察:
スマートデバイス内部のはんだ接合部、ケーブル、コンポーネントの近距離検査に使用されます。近距離フォーカス最適化により、迅速な故障トラブルシューティングを支援します。4.医療/実験用マイクロプローブ:
小さな空洞や実験装置に適応できます。アナログ出力により、検出結果のリアルタイム表示と画像記録が容易になります。カスタマイズプロセス:
1. 図面またはサンプルを提供し、ドキュメントと開発を依頼できます。
当社のエンジニアリングスタッフによる。2. コミュニケーションまたは会議
3. お客様のニーズを詳細に確認し、最も適切な製品を設定するために、お客様と詳細にコミュニケーションを取ります。
お客様のニーズに合わせて。
4. サンプル開発
5. 開発サンプルの詳細と納期を決定します。円滑な進捗を確保するためにいつでもコミュニケーションを取ります。
6. サンプルテスト 7. お客様のアプリケーションでテストとエイジングを行い、テスト結果をフィードバックします。修正の必要がない場合は、量産に進みます。
