OV5640 (色) 画像センサーは低電圧で高性能で1/4インチ5メガピクセル CMOS画像センサーが,小さなフットプリントパッケージでオムニBSITM技術を使用したシングルチップ5メガピクセル (2592×1944) カメラの完全な機能を提供します.シリアルカメラ制御バス (SCCB) インターフェースの制御を通じて,フルフレーム,サブサンプリング,ウィンドウ付きまたは任意にスケールされた8ビット/10ビット画像をさまざまなフォーマットで提供します.
OV5640は,画像品質,フォーマット,出力データ転送に対する完全なユーザー制御で,5メガピクセルの解像度で,最大15フレーム/秒 (fps) で動作できる画像配列を有する.すべての必要な画像処理機能照明制御,ガンマ,ホワイトバランス,色濃度,色調制御,欠陥ピクセル消去,ノイズ消去などを含む.SCCB インターフェイスや組み込みマイクロコントローラでプログラムできるOV5640には,より高い処理力を高める圧縮エンジンも搭載されています.オムニビジョン画像センサーは,画像汚染の一般的な照明/電気源を削減または排除することによって,画像品質を改善するために独自のセンサー技術を使用します.固定パターンのノイズ,スムージングなどで 清潔で完全に安定した色画像を生成します
◆1.4 μm × 1.4 μm ピクセルとオムニBSI技術により高性能 (高感度,低クロスストーク,低ノイズ,量子効率の向上)
◆光学尺寸 1/4"
◆自動画像制御機能:自動照明制御 (AEC),自動ホワイトバランス (AWB),自動バンドフィルター (ABF),自動50/60 Hzの照明検出自動ブラックレベル校正 (ABLC)
◆フレームレート,AEC/AGC 16-ゾーンサイズ/位置/体重制御,ミラーとフリップ,カット,ウィンドウ,パナナ
◆画像品質管理:色濃度,色素,ガンマ,鋭さ (エッジ強化),レンズ修正,ピクセルの欠陥消去,ノイズ消去
◆出力形式のサポート:RAW RGB,RGB565/555/444.CCIR656,YUV422/420,YCbCr422および圧縮
◆ビデオやスナップショット操作のサポート
◆LEDとフラッシュ・ストロブモードのサポート
◆フレーム露出モードの内部および外部フレーム同期をサポート
◆水平および垂直のサブサンプリングのサポート
◆インインした画像のアーティファクトを最小限に抑えるサポート
◆データ圧縮出力のサポート
◆震えを防げるサポート
◆標準的なシリアルSCCBインターフェース
◆デジタルビデオポート (DVP) パラレル出力インターフェースと二レーンMIPI出力インターフェース
◆内蔵された1.5Vの電源調節器
◆プログラム可能なI/Oドライブ機能,I/Oトリステート設定可能
◆黒い日差しを消すための支援
◆画像サイズ:5メガピクセル,任意のサイズを5メガピクセルから縮小するサポート
◆自動焦点制御 (AFC) のサポート
◆組み込みマイクロコントローラ
◆CSPとRWのパッケージの両方で8.5 x 8.5 x <6mmのモジュールサイズに適しています

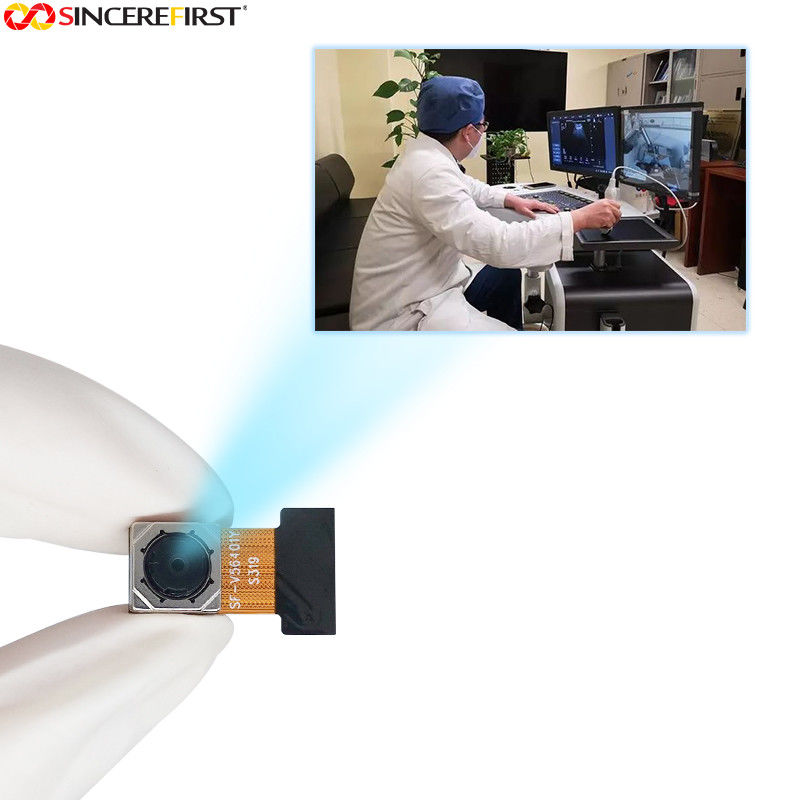

OV5640センサーは,自動車および産業用アプリケーションにも使用されています.その先進的な画像処理機能とコンパクトなサイズは,さまざまな自動車および産業用アプリケーションで使用するのに理想的です.カメラシステムを含むセキュリティシステムや機械ビジョンシステム
