1MP OV9782 イメージセンサー IoT グローバルシャッターカメラモジュール

1MP OV9782 イメージセンサー IoT グローバルシャッターカメラモジュール

製品説明:

これは、OmniVision の OV9782 CMOS センサーを採用した 1MP OV9782 イメージセンサー IoT グローバルシャッターカメラモジュールです。OmniPixel®3-GS テクノロジーと 3μm×3μm の大ピクセルをコアとする深く統合されたアーキテクチャにより、グローバルシャッター CMOS の分野で量子効率と空間解像度の正確なバランスを実現しています。3μm の大ピクセルサイズは、ピクセルあたりの光取り込み量を大幅に増加させます。OmniPixel®3-GS テクノロジーの最適化された量子効率と組み合わせることで、画像ノイズを低減し、薄暗い屋内空間や屋外の逆光などの低照度環境でも純粋な画像品質を維持し、高精度な認識とイメージングのニーズに対応します。同時に、このテクノロジーはグローバルシャッター機能と連携し、1280x800P@120FPS の高フレームレート出力と組み合わせることで、高速移動するターゲットの詳細を正確にキャプチャし、モーションブラーを回避できます。

モジュールは 1MP の有効ピクセルを持ち、8/10 ビット RAW 出力形式をサポートしており、バックエンド AI によるネイティブデータ処理のための元の画像データの取得を保証します。センサーサイズは 1/4 インチで、光学構成には F2.2 の大口径と 1.66mm の焦点距離設計が含まれています。30cm～無限大の広いフォーカス範囲は、複数の距離での撮影シナリオに適応し、120° の超広視野角（FOV）と低い TV 歪み（< -10%）を組み合わせることで、画像品質を損なうことなく広範囲をカバーします。

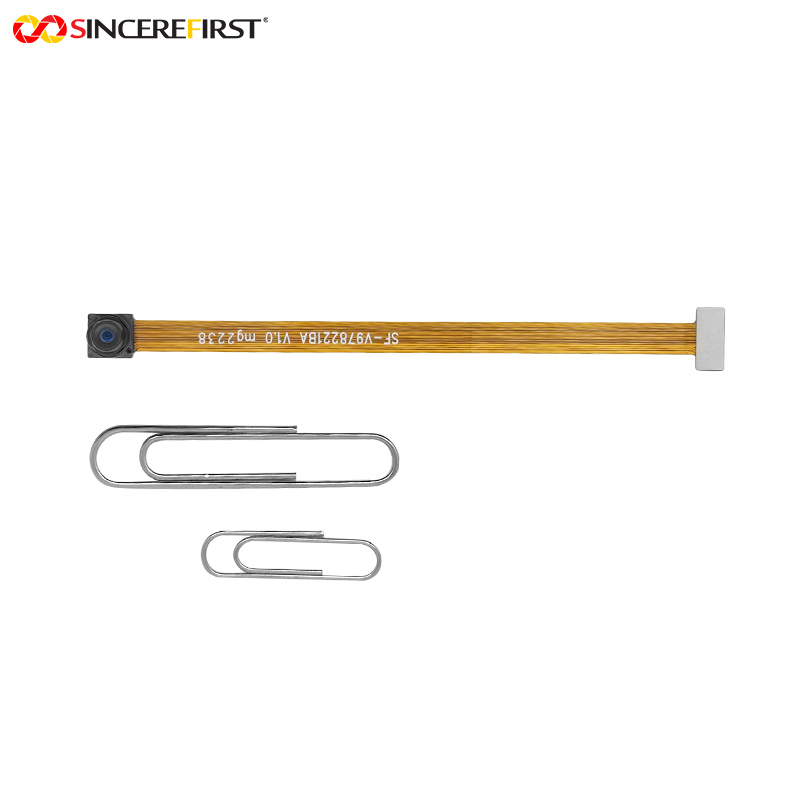

製品は固定焦点距離で手動フォーカスを採用しており、わずか 7mm×7mm×5.12mm のコンパクトなストリップ形状デザインで、狭い設置スペースに柔軟に組み込むことができます。また、デュアルチャンネル MIPI シリアル出力インターフェイスと DVP パラレル出力インターフェイスの両方と互換性があります。SMT プロセスと AA（アクティブアライメント）技術で製造されており、大量生産の精度と安定性を保証します。さらに、CE、FCC、RoHS、REACH を含む複数の国際テストと認証に合格しており、グローバル市場へのアクセス基準に完全に準拠しています。

特徴:

1. 低照度イメージング機能: 3μm×3μm の大ピクセルと OmniPixel®3-GS テクノロジーの組み合わせにより、低照度環境での光取り込み効率と量子効率が大幅に向上し、ノイズ干渉を低減し、画像の純粋さと詳細の復元を保証します。
2. HD ダイナミック画像品質: 120FPS の高フレームレートはグローバルシャッター機能と連携し、高速移動シナリオでのモーションブラーを完全に排除します。同時に、8/10 ビット RAW 出力形式はより多くの画像詳細を保持し、高精度な画像処理のニーズに対応します。
3. 優れた光学性能: 120° の超広視野角はイメージングカバレッジ範囲を拡大します。低い TV 歪み（< -10%）は、画像エッジでのストレッチ歪みを回避します。30cm～無限大の広いフォーカス範囲と組み合わせることで、近距離、中距離、長距離のシナリオにシームレスに適応できます。
4. 強力な統合適応性: コンパクトな 7mm×7mm×5.12mm サイズとストリップ形状デザインは、狭い設置スペースに適応します。デュアルインターフェイス設計は異なるハードウェアプラットフォームと互換性があり、追加の変更なしで迅速な統合が可能です。
5. 産業グレードの信頼性:SMT プロセスと AA 技術により、モジュールの光学精度と大量生産の安定性が保証されます。複数の国際認証は主要なグローバル市場をカバーしており、エンド製品のコンプライアンスリスクを低減します。
6. RAW ドメインデータ忠実度:ネイティブ 10 ビット RAW 出力は、後処理 ISP のカラー補間およびノイズリダクションプロセスをバイパスし、Bayer パターンで元のデータを直接出力します。バックエンドのディープラーニングアルゴリズムに圧縮されていないセンサーレベルの情報を提供するため、医療診断や多スペクトル分析などの正確な色再現が必要なシナリオに特に適しています。

技術パラメータ:

アプリケーション:

• スマートホーム:大ピクセルにより、夜間や低照度条件下での家族の活動状況を鮮明に認識できます。広視野角はより広い屋内エリアをカバーでき、単一のデバイスで部屋全体を監視できます。コンパクトなデザインは、家庭用製品への隠蔽統合を容易にし、パフォーマンスを犠牲にすることなく美観を維持します。
• VR/AR: 120FPS の高フレームレートとグローバルシャッターの組み合わせにより、高速な手の動きや頭の回転を正確にキャプチャし、スムーズでぼやけのない視覚データを提供します。優れた近赤外応答特性は、赤外線マーカーとの連携をサポートし、高精度な空間位置決めとモーション追跡を実現し、没入型体験のリアリズムを向上させます。
• AOI 検査:SMT 生産ラインでの 2m/s の基板搬送速度で、グローバルシャッターははんだ接合部とコンポーネントの画像をフリーズします。3μm のピクセル解像度は 01005 コンポーネントの検査要件を満たします。NIR 照明はパッドからの反射干渉を抑制します。10 ビット RAW データは、マイクロクラックやコールドはんだ接合部などの隠れた欠陥を識別するディープラーニングモデルをサポートします。

カスタマイズプロセス:

1. 図面またはサンプルを提供し、ドキュメントと開発を依頼できます。当社のエンジニアリングスタッフ。
2. コミュニケーションまたは会議
3. お客様のニーズを詳細に確認し、最も適切な製品を設定します。
お客様のニーズに合わせて。
4. サンプル開発
5. 開発サンプルの詳細と納期を決定します。スムーズな進行を確保するためにいつでもコミュニケーションを取ります。 6. サンプルテスト
7. お客様のアプリケーションでテストとエージングを行い、テスト結果をフィードバックします。修正の必要はありません。大量生産。
