2MP 1080P インダストリアル AI ビジョン GC2145 CMOS DVP カメラ モジュール

2MP 1080P産業用AIビジョンGC2145 CMOS DVPカメラモジュール

製品の説明:

2MP 1080P産業用AIビジョンGC2145 CMOS DVPカメラモジュールは、高解像度の画質と安定した適応性を両立させた組み込み型イメージングソリューションです。モジュールのコアは、2MPの高解像度画素を備えた1/5インチGalaxycore GC2145イメージセンサーを採用しており、1600×1200解像度の静止画を出力し、基本的なHDイメージング要件を満たすために、30 FPSのフルHDビデオストリーミングで1920×1080解像度をサポートしています。1.75μm×1.75μmの画素サイズは、画素ごとの光感度を向上させます。このモジュールは、F2.2±5%の大口径と2.27±5%mmの焦点距離を備えたマニュアルフォーカス設計を採用しており、40cmの焦点距離に固定され、TV歪みを厳密に<1.5%以内に制御することで、正確で歪みのないイメージングを実現します。インターフェースと互換性のために、このモジュールは24Pin DVPパラレルインターフェースを採用しており、複雑なアダプテーションなしでESP32開発ボードと直接互換性があります。製造にはCOB技術とAAプロセスが統合されており、製品の安定性と一貫性を保証し、CE、FCC、RoHS、Reachの国際認証により、ハードウェアとソフトウェアのマージナルコストを最小限に抑えたイメージングユニットを確立しています。

特徴:

1. 低歪みによる鮮明な画質: 1.75μmの画素サイズは光の取り込み効率を向上させ、F2.2の大口径は低照度イメージング性能を最適化します。1.5%以下のTV歪みと73°の視野角と組み合わせることで、広い撮影範囲を確保するだけでなく、ターゲットの詳細を正確に復元し、画像の伸びや変形を防ぎます。
2. ハードウェア適応のゼロスレッショルド: 24Pin DVPパラレルインターフェースは、ESP32開発ボードとのシームレスな互換性を提供し、追加のアダプターアクセサリやドライバーの変更を不要にします。組み込み開発者は、ハードウェアドッキングを迅速に完了し、プロジェクト開発の技術的ハードルを下げることができます。
3. 信頼性の高い職人技と強力なコンプライアンス: COB技術はモジュールの干渉防止能力と構造的コンパクト性を向上させ、AAプロセスは光学部品のキャリブレーション精度を保証します。複数の国際的な権威ある認証によって補完され、製品の耐久性とグローバル市場へのアクセス能力を両立させています。
4. 正確なシーン適応性: 固定された40cmの焦点距離は、近距離イメージングのニーズに特化して対応します。マニュアルフォーカス設計はシンプルで操作が簡単で、複雑なデバッグなしで特定の距離での鮮明な撮影を可能にし、よりターゲットを絞った適応性を実現します。
5. スムーズなフレームレートでのHD出力: 1080P@30FPSの高解像度でスムーズな出力をサポートし、画質要件を満たすだけでなく、動的なシナリオでの画像の整合性を保証し、フレームレートの要求がある組み込みアプリケーションに適応します。

技術パラメータ:

アプリケーション:

• ESP32 IoT端末: ESP32ベースのインテリジェントセンシング端末、IoTデータ収集デバイスなどに適しています。直接接続の利点と高解像度イメージングを活用して、環境画像監視やオブジェクト状態認識などの機能を実現します。
• 近距離視覚検査装置: 小型製品の外観検査機器、電子部品識別デバイスなどに統合できます。40cmの焦点距離と低歪み特性により、近距離ターゲットの詳細な特徴を正確に捉え、迅速な検査を支援します。
• 教育訓練プラットフォーム: 大学の組み込み技術およびIoT専攻のトレーニング機器として機能し、学生がDVPインターフェースとESP32のハードウェア統合に慣れ、画像取得モジュールのデバッグとアプリケーションスキルを習得するのに役立ちます。
• ポータブルスマート監視デバイス: 小型ポータブル監視レコーダー、DIYホームマイクロカメラなどに適応します。COB技術によるコンパクトなサイズと低消費電力は、ポータブルデバイスの設計ニーズを満たし、1080P画質は監視効果を保証します。

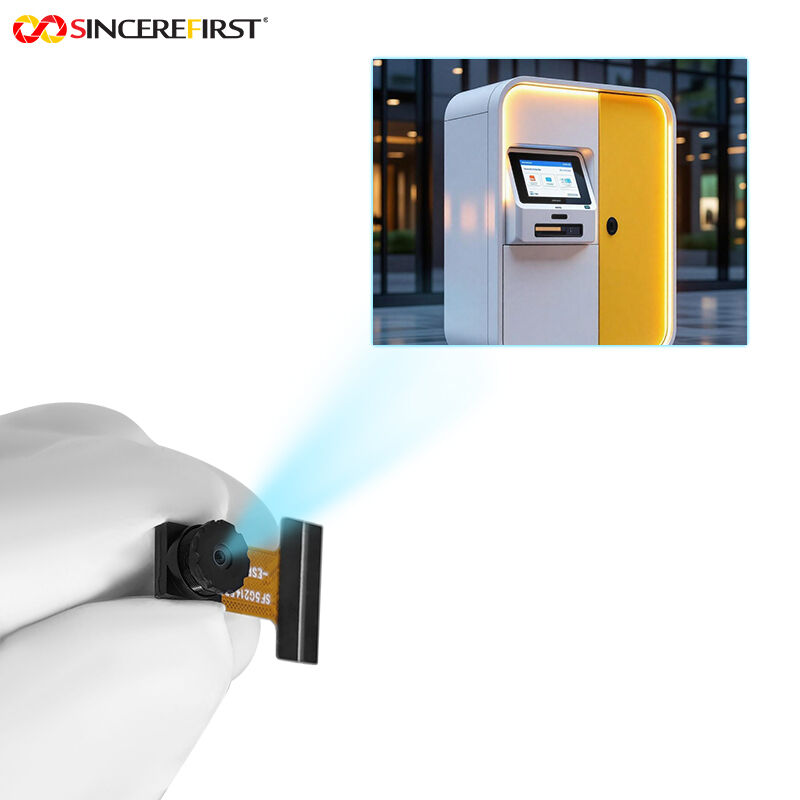

• 商用セルフサービス端末: セルフサービスQRコード決済デバイスやセルフサービス端末の画像取得モジュールとして使用できます。安定した画質とコンプライアンス認証により、商用シナリオにおける高頻度かつ高信頼性の使用要件を満たします。

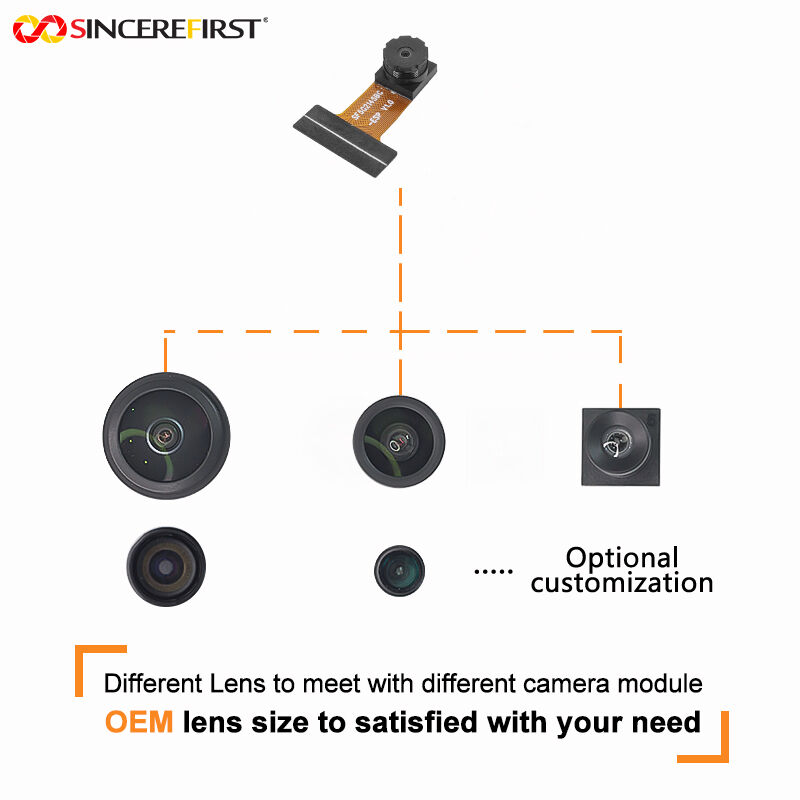

カスタマイズプロセス:

1. 図面またはサンプル、および要求されたドキュメントを、当社のエンジニアリングスタッフが開発しました。
2. コミュニケーションまたは会議
3. お客様のニーズに合わせて、必要な製品を決定するために詳細にコミュニケーションを取り、最適な製品を設定するように努めます。
4. サンプル開発
5. 詳細を決定する
開発サンプルと納期。スムーズな進捗を確保するために、いつでもコミュニケーションを取ります。 6. サンプルテスト
7. アプリケーションでテストとエージングを行い、テスト結果をフィードバックし、変更の必要がなく、量産を行います。
