製品説明：

この 4K 高解像度 48MP CMOS センサー MIPI CSI インターフェイス カメラ モジュールは、体系的な設計を通じて高解像度とエンジニアリングの実現可能性のバランスを取り、工業用検査、画像取得、およびマシン ビジョン アプリケーションで微細な詳細をキャプチャするための安定した信頼性の高いソリューションを提供します。 1/2 インチの高ピクセル密度センサーを搭載しており、光学系と信号チェーンの調整された最適化を通じてシステム統合の複雑さを軽減しながら、デジタル ズームやローカル拡大後に使用可能な詳細を保証します。高帯域幅の MIPI インターフェイスと 30 ピン BTB コネクタにより、大量のデータを安定して送信できるため、遅延による画像のゴーストや中断を防ぎます。オープン I²C 制御プロトコルは、さまざまなシーンの要件に適応するイメージング パラメーターの柔軟な構成をサポートします。統合された PDAF 位相検出オートフォーカス テクノロジーにより、ダイナミック キャプチャの成功率が大幅に向上し、動く被写体によるぼやけの問題が解決されます。厳格な寸法公差と強化されたリジッドフレックス PCB 製造により、接続の信頼性と長期的な構造安定性を確保しながら、コンパクトなスペースでの高密度アセンブリを実現し、小型化と耐久性の間の重要なバランスを実現します。

特徴：

1. 高解像度システムの統合:1/2 インチ センサーで 48 メガピクセルの密度を達成し、細部のキャプチャとエンジニアリングの実現可能性のバランスをとり、デジタル ズームや顕微鏡検査の需要に対応します。

2. 高速安定伝送：30 ピン BTB コネクタと組み合わせた MIPI CSI インターフェイスにより、組み込みシステム内での高解像度データのリアルタイムで歪みのない伝送が保証されます。

3. インテリジェントな画像制御:I²C プロトコルを介したプログラム可能なイメージング パラメータの構成と PDAF 位相検出オートフォーカス テクノロジを組み合わせることで、複雑な環境やダイナミックなシーンに適応します。

4. 精密な構造設計:厳格な寸法公差管理と強化されたリジッドフレックス PCB 製造により、高密度アセンブリ環境における接続の信頼性と長期安定性が保証されます。

技術パラメータ:

アプリケーション:

1. 工業用精密検査:PCB はんだ接合部の品質管理、マイクロエレクトロニクス部品の寸法測定、材料表面の欠陥の特定など、厳密な詳細解像度が要求される自動化された外観検査シナリオ。

2. ハイエンドのイメージング:医療顕微鏡、科学研究文書、プロレベルの映画撮影サポートなど、高解像度の静止画像キャプチャを必要とするアプリケーション。

3. インテリジェント認識システム:AI ベースのオブジェクト認識、高速 QR/バーコード読み取り、動的ターゲット追跡など、解像度と応答速度の両方が必要なマシン ビジョン シナリオ。

4. 組み込みビジョン端末:ドローン航空写真モジュール、ハイエンドのセキュリティ監視機器、モバイル ロボット ナビゲーション システムなど、空間寸法と画像品質の両方を要求する統合アプリケーション。

カスタマイズされたプロセス:

1. 図面やサンプルを提供したり、ドキュメントや開発した資料をリクエストしたりできます。私たちのエンジニアリングスタッフ。
2. コミュニケーションまたはミーティング
3. お客様が必要とする製品を決定するために詳細に連絡し、最適な製品を設定するよう努めます
あなたのニーズに応じて。
4. サンプル開発
5. の詳細を決定します。 開発サンプルと納期について。スムーズに進めるためにいつでもコミュニケーションをとってください。
6. サンプルテスト
7. アプリケーションでテストしてエージングし、テスト結果をフィードバックします。修正の必要がなく、大量生産できます。

私たちについて：

協力ブランドと顧客:

米国を選ぶ理由:

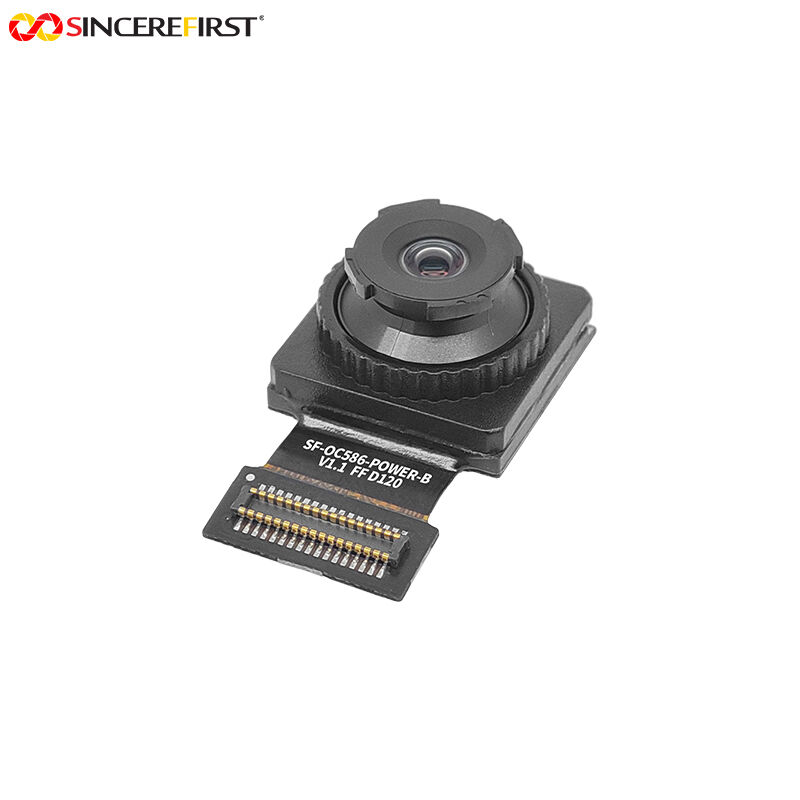

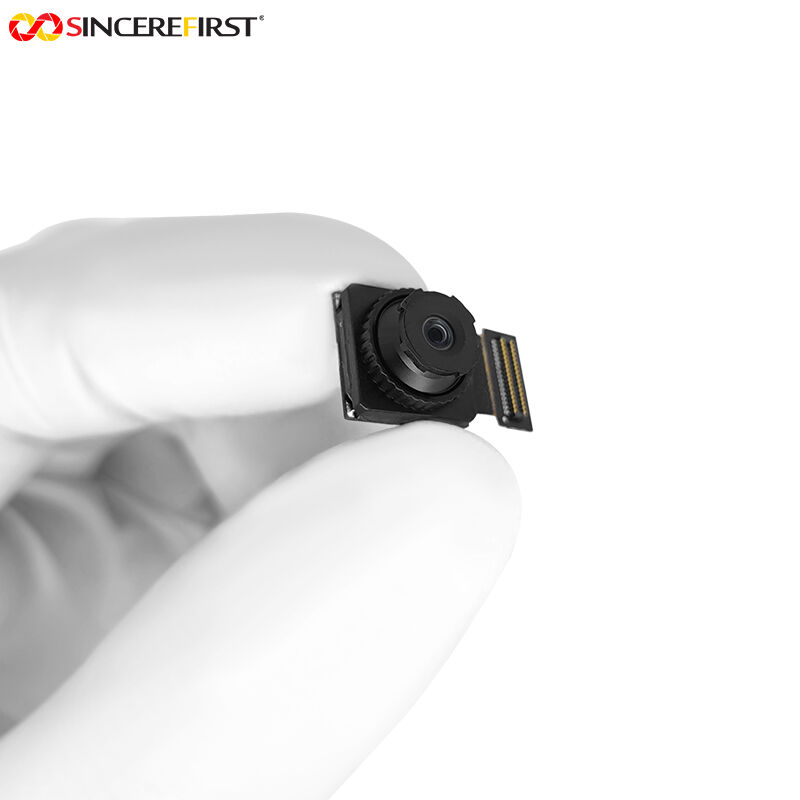

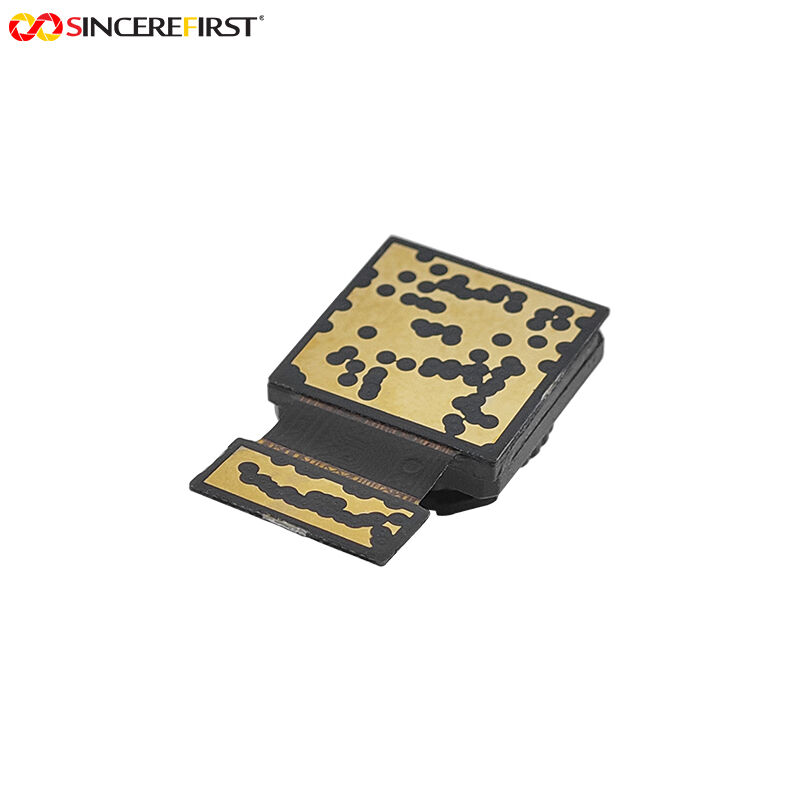

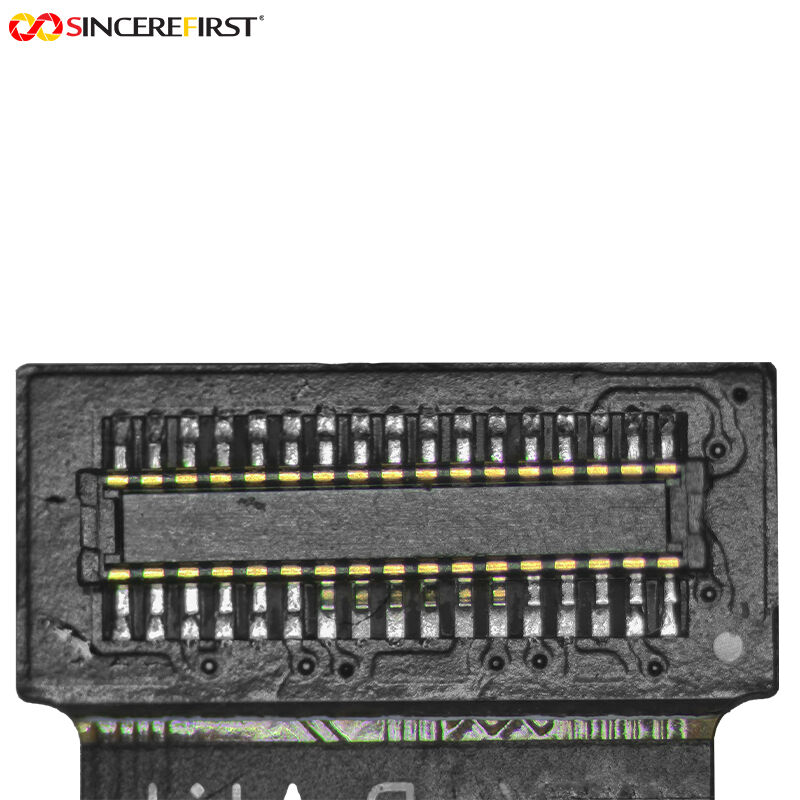

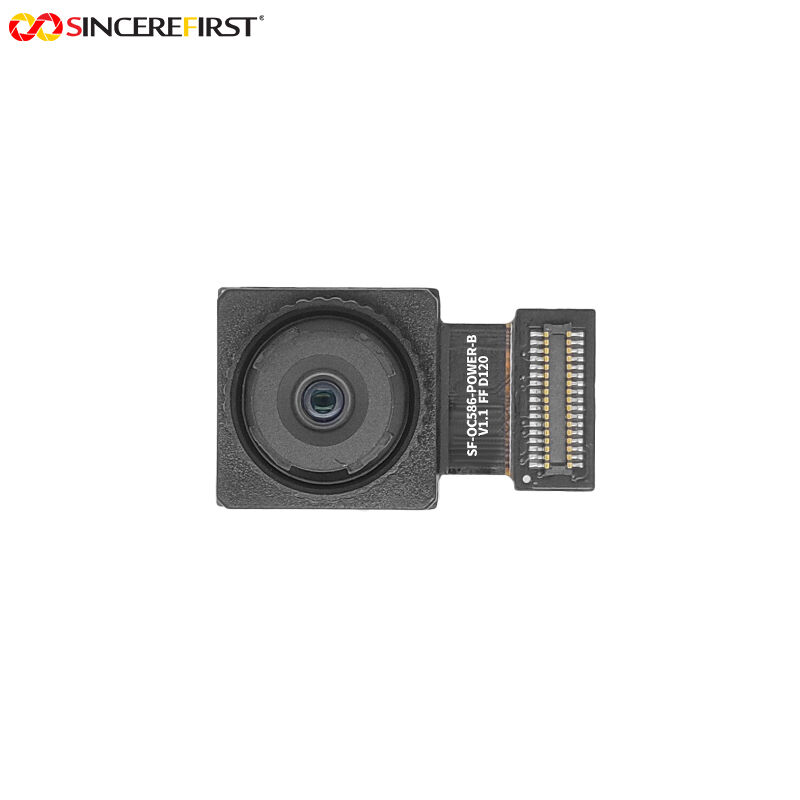

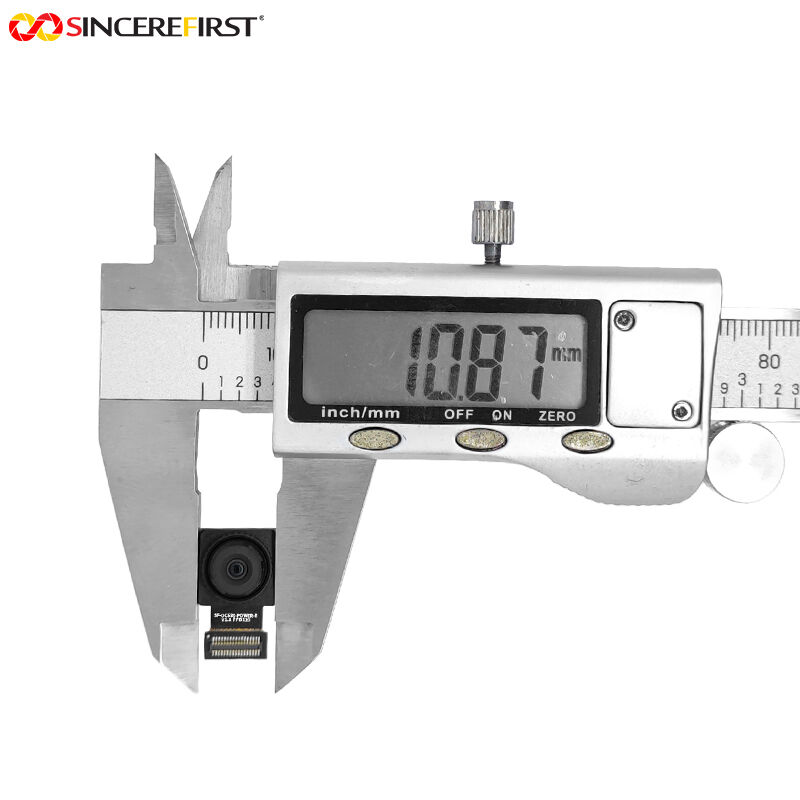

詳細写真:
