産業用および医療用 LED 統合 CMOS エンドスコップカメラ 裸体モジュール

産業用および医療用LED内蔵CMOS内視鏡カメラベアモジュール

製品説明:

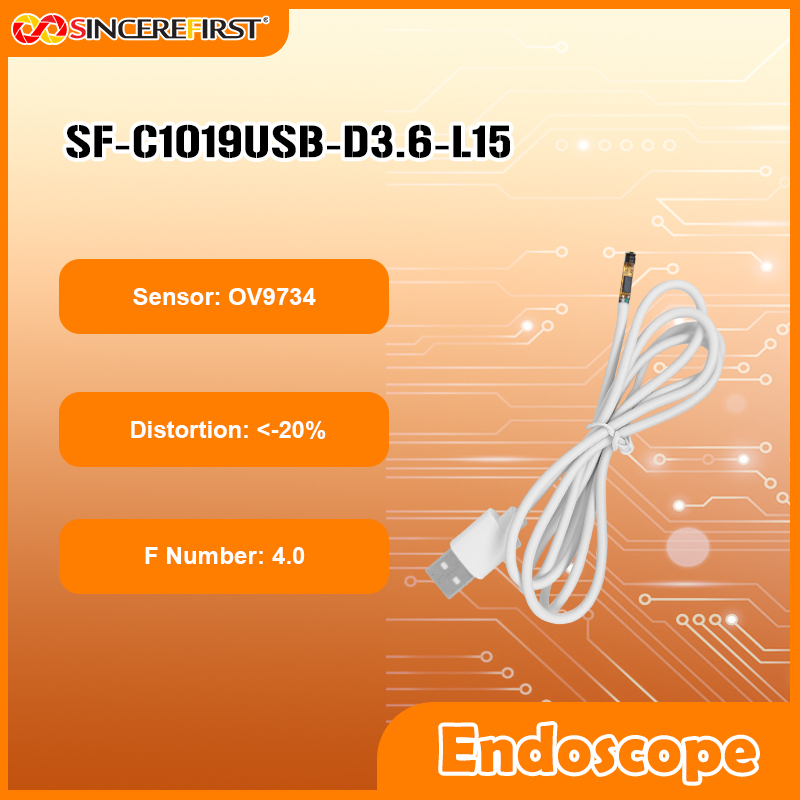

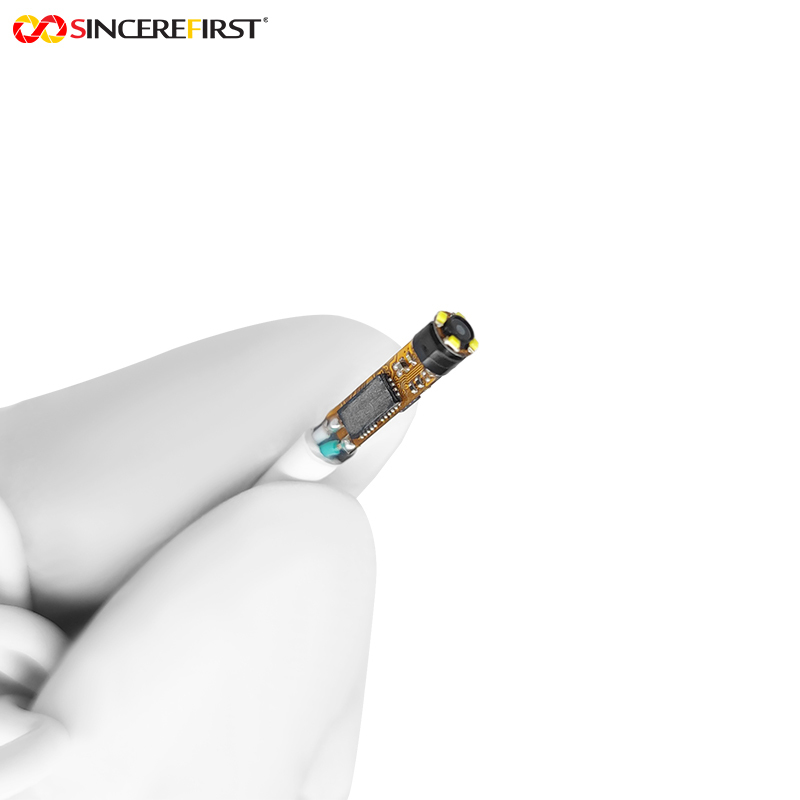

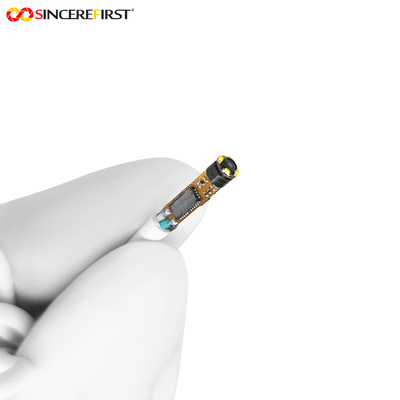

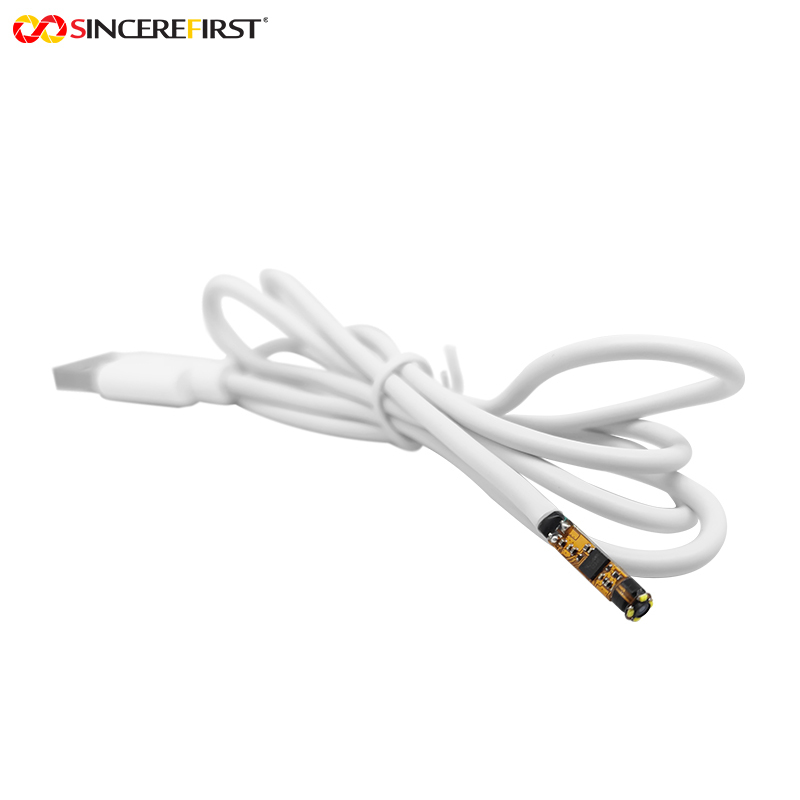

• これは、OmniVision OV9734イメージセンサーを採用した、産業用および医療用LED内蔵CMOS内視鏡カメラベアモジュールです。1MPの画素仕様を備え、1280x720解像度の画像を出力し、最大30FPSのフレームレートをサポートしており、動的観察の流暢さの要件を満たしています。1/9インチのセンサーサイズと1.4μm x 1.4μmの画素サイズにより、小型化された設計で画像の細部性能のバランスを取っています。光学構成に関しては、F4.0の絞りと1.25mmの焦点距離を備え、10〜100mmの焦点範囲、90°のDFOV（対角視野）、および-20%未満に制御された歪みを特徴としています。手動フォーカス方式を採用し、3.6mm径のレンズと一体型設計を組み合わせることで、ベアモジュール形式で高い統合柔軟性を提供します。さらに、レンズには4つのLEDビーズが内蔵されており、暗い環境での照明を確保し、製造プロセスではSMT技術とAAプロセスを採用して製品の安定性を確保しています。特徴:

1.

小型化とイメージング能力のバランス：1/9インチセンサーと1.4μm x 1.4μmピクセルの組み合わせにより、3.6mmのスリムなレンズ径で、コンパクトな設計と鮮明な画質のバランスを実現し、狭い空間での操作に適しています。 2.
あらゆるシナリオに対応する光学性能：90°の視野により、大規模なシーンレイアウトを迅速に把握でき、10〜100mmの焦点範囲により、近距離の詳細観察と中距離のパノラマ表示を正確に切り替えることができ、-20%未満の低歪みにより画像の歪みを低減します。3. 優れた操作性と信頼性：手動フォーカス設計により正確な制御が可能になり、SMT技術とAAプロセスによりレンズとセンサーの位置合わせ精度が確保され、内蔵の4つのLEDビーズが暗い環境に安定した補助光を提供します。
4. 高い統合柔軟性：ベアモジュール形式は、ニーズに応じて二次開発を行うためのダウンストリームメーカーにとって便利であり、統合設計により設置の適合性が向上します。

技術パラメータ:製品名

HD 1MP内視鏡カメラモジュール

パイプライン内壁の腐食検出、モーター内部構造検査などに使用できます。3.6mmの直径は狭いチャネルに容易に侵入し、90°の視野は検出領域を迅速にカバーし、10mmの近接焦点は0.1mmレベルの微細な傷や摩耗を識別できます。

医療補助診断分野: 消化管や呼吸器系の内視鏡検査に適しています。高フレームレートはリアルタイムの動的イメージングを保証し、LED補助光は暗い体内環境での画像の明るさを保証し、低歪み特性は病変観察の精度を向上させます。
精密電子機器検出分野: 回路基板のハンダ接合部やチップピンなどの微細構造を観察できます。ベアモジュールの高い統合性は、検出装置との組み合わせに便利であり、手動フォーカスは電子部品の詳細な状態を正確に捉えることができます。

カスタマイズプロセス:1. 図面またはサンプル、および要求ドキュメントを提供し、

当社のエンジニアリングスタッフによって開発されました。

2. コミュニケーションまたは会議3. お客様のニーズに合わせて、必要な製品を決定し、最適な製品を設定するために詳細にコミュニケーションを取ります。
4. サンプル開発
5.
開発サンプルの詳細と納期を決定します。スムーズな進捗を確保するために随時コミュニケーションを取ります。
6. サンプルテスト
7. アプリケーションでテストとエージングを行い、テスト結果をフィードバックし、修正の必要がなく、量産を行います。 私たちについて:
