製品説明:

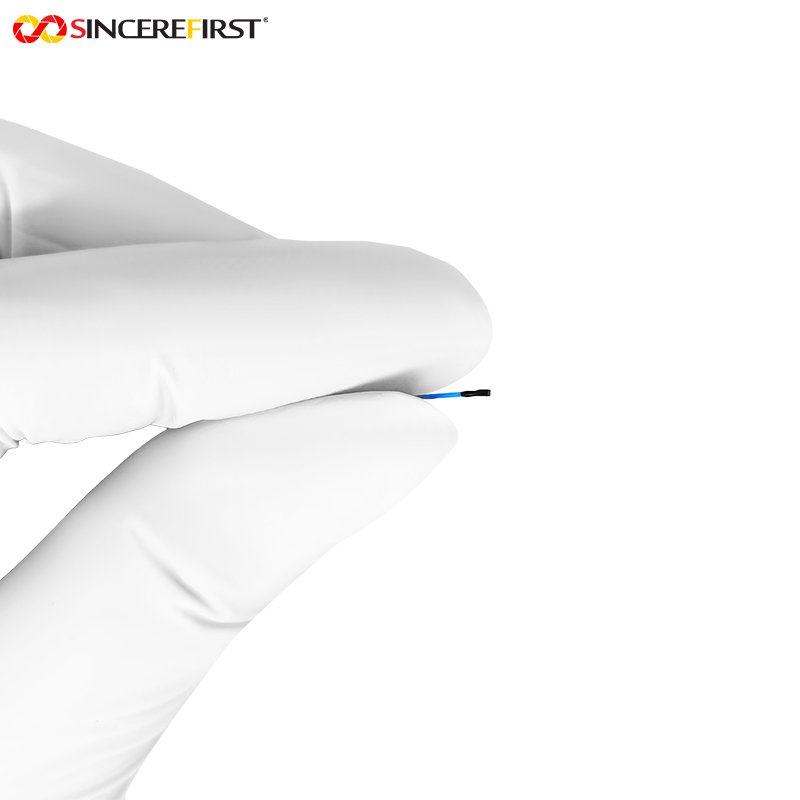

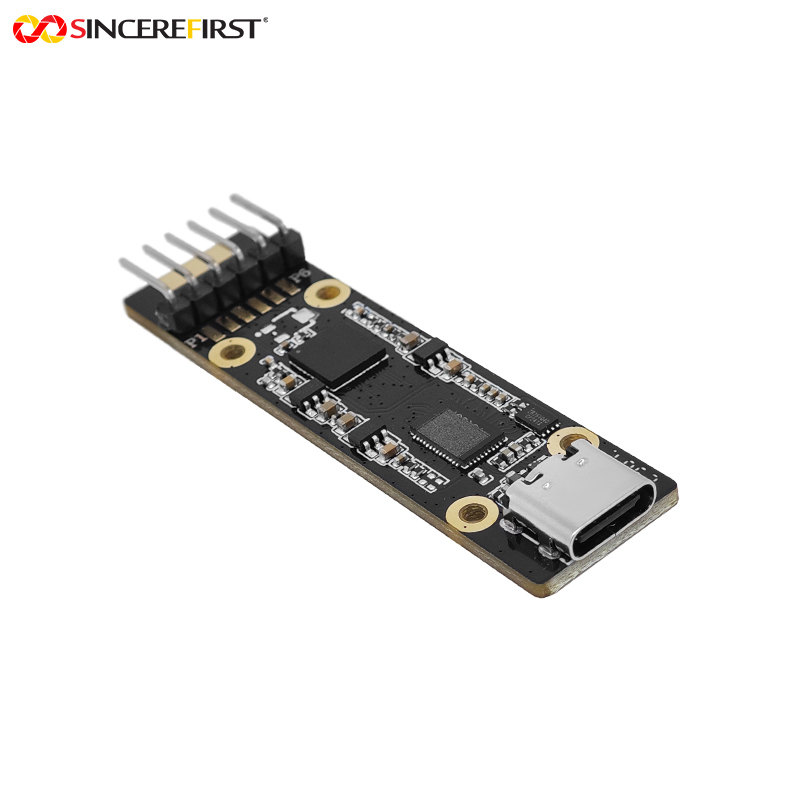

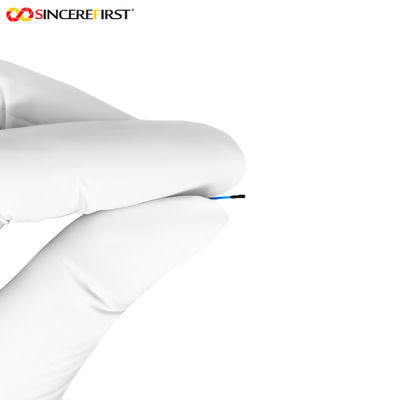

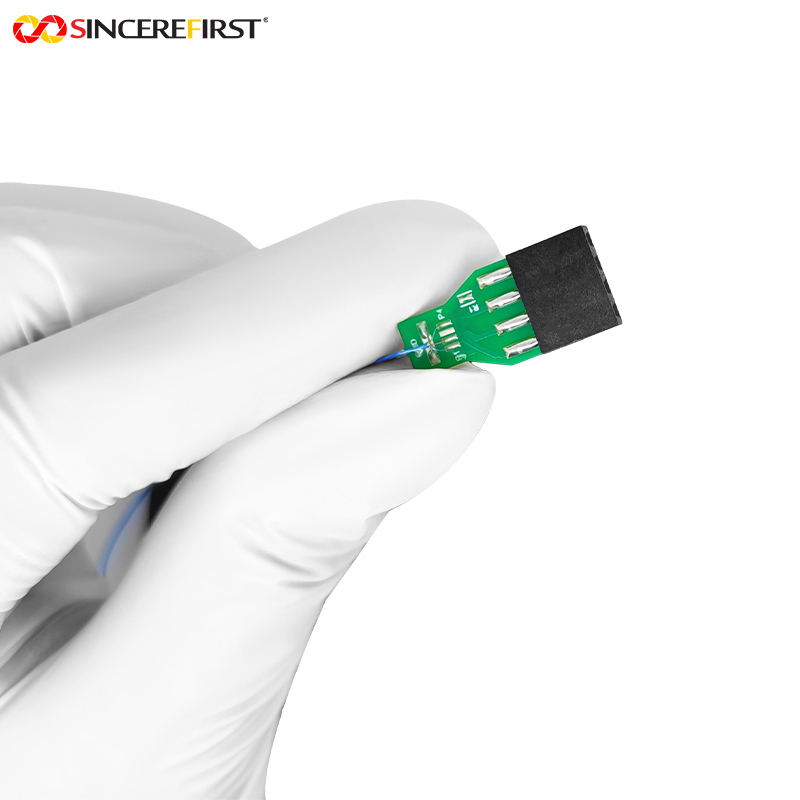

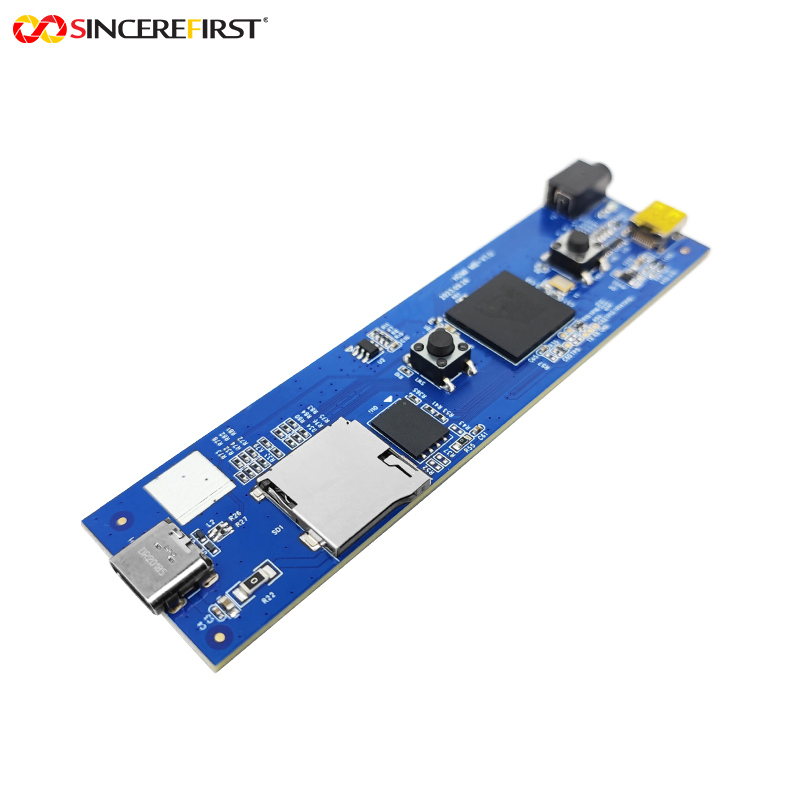

• この0.9mm径 OCHTA10 イメージセンサー USB内視鏡カメラモジュールは、狭い空間での高精度な観察ニーズのために開発されたプロ仕様のデバイスです。小型化と高解像度の両立を主眼に設計されており、OmniVision OCHTA10 CMOSカラーセンサーを搭載し、400x400解像度のカラー画像を出力します。最大30FPSのフレームレートと組み合わせることで、動的な観察中でもスムーズで、カクつきやブレのない映像を実現します。センサーサイズはわずか1/31インチで、ピクセルサイズは1.008μm x 1.008μmであり、非常にコンパクトな形状でありながら優れた光感度と細部捕捉能力を発揮します。レンズ部は120°の広視野角設計を採用し、直径はわずか0.9mmで、観察距離に応じて柔軟な鮮明度調整が可能なマニュアルフォーカスをサポートしています。本製品は着脱可能な構造設計を採用しており、カメラプローブは4ピンヘッダーを介して処理ユニットに接続され、狭い空間での設置と操作の制約を大幅に軽減します。さらに、USB 2.0速度をサポートするDSPボードが付属しており、Type-CインターフェースとUVCプロトコルの互換性により、さまざまなスマートデバイスへの迅速な接続が可能です。HDMIインターフェースを備えた追加の開発ボードも提供されています。製造プロセス全体では、SMT技術とAAアクティブアライメントを厳格に利用し、ハードウェア構成から製造に至るまで、デバイスの安定性と観察精度を保証しています。

特徴:

1. 極限の小型化: 超小型1/31インチセンサーと0.9mm径レンズの組み合わせにより、従来の内視鏡では到達できなかった極めて狭い空間へのアクセスが容易になります。着脱可能な設計により設置の制約がさらに解消され、軽量な4ピン接続方式により、処理ユニットがプローブの動きを妨げることがなく、より複雑な観察環境に適しています。

2. 細部と視野のバランス:1.008μmの小さなピクセルサイズは、観察対象の微細な特徴（例：材料表面の傷、微小病変）を正確に捉え、400x400の解像度は画像の鮮明さを保証します。120°の広視野角は、より広い観察範囲をカバーし、プローブの頻繁な調整の必要性を減らします。これにより、「局所的な細部」と「全体的なコンテキスト」が効果的にバランスされ、観察効率が向上します。

3. 柔軟なシナリオへの適応: Type-Cインターフェース+UVCプロトコルの組み合わせはプラグアンドプレイをサポートしており、コンピューター、タブレット、その他のデバイスに直接接続して、画像の保存、分析、後処理を行うことができます。USB 2.0速度により、スムーズなデータ転送が保証されます。HDMI開発ボードはリアルタイムの観察ニーズに対応し、ソフトウェアドライバーに依存することなく、遅延のない非圧縮画像をディスプレイに直接出力します。これらの2つのインターフェースを要件に応じて切り替えることができるため、さまざまなシナリオにおける多様な観察とデータ処理のニーズに対応できます。

4. プロセスの信頼性: SMT技術により、高精度な部品のはんだ付けが可能になり、長期間の使用中に接触不良が発生するリスクが軽減されます。AAプロセスは、レンズとセンサー間の正確な光学アライメントを保証し、組み立てのずれによる画質の劣化を防ぎます。繰り返しプラグイン/プラグアウトや頻繁な調整の下でも、安定した観察性能を維持します。

5. 高いユーザビリティ: マニュアルフォーカス設計により、複雑なオートフォーカスアルゴリズムが不要になり、ユーザーは実際のニーズに基づいて鮮明さをすばやく調整でき、デバイスのデバッグ時間を短縮できます。UVCプロトコルとHDMIインターフェースのプラグアンドプレイ性により、専門的なドライバーやソフトウェアのインストールが不要になり、初心者ユーザーと専門家の両方がすぐに操作を開始できます。

技術パラメータ:

用途:

科学研究および実験分析: 微生物の活動や植物の根の構造を観察するための生物学研究で使用されます。複合材料の内部微細構造の検査や損傷検出のための材料科学で使用されます。その携帯性は、実験室内のさまざまなワークステーション間を移動するのに最適です。

セキュリティおよびテロ対策検査: セキュリティ担当者は、不審なパッケージ、車両の車体下部、壁の空洞などの隠れた空間を検査するために使用できます。その迅速なプラグアンドプレイ機能により、緊急検査シナリオでの迅速な展開が可能です。

電子機器の製造と修理: 技術者は、スマートフォンやコンピューターなどの精密電子デバイスの内部に簡単にアクセスして、回路基板上のコンポーネント、はんだ接合部の品質を視覚的に検査したり、故障をトラブルシューティングしたりできます。精密修理と品質管理のための強力なツールです。

教育訓練とデモンストレーション: 自動車修理、考古学、美術品の修復などの職業教育プロセスにおいて、インストラクターはこのモジュールを使用して、操作の詳細をリアルタイムで画面に投影し、教育プロセスをより直感的で鮮やかにし、それによって教育効果を高めることができます。
