医療および産業用 USB 2.0 CMOS センサー内視鏡カメラ モジュール
製品説明：
- これは、医療および産業用 USB 2.0 CMOS センサー内視鏡カメラ モジュールで、堅牢な保護と優れた撮像性能を統合した光学ソリューションです。 0.08MP ピクセルの CMOS カラーイメージセンサーを搭載しており、QVGA 解像度の画像を 240x320@30fps で安定して出力でき、2 つの出力形式 (YUV と MJPEG) をサポートし、さまざまなシナリオでの送信とアーカイブのニーズに対応します。光学性能の点では、このモジュールは 105°の対角視野角、0.5 mm の焦点距離、および 3 ～ 50 mm の広い焦点範囲を備えています。その TV 歪みは -10% 未満に厳密に制御されており、画像の信頼性を効果的に保証し、さまざまな距離にある観察対象を正確に捕捉するための手動焦点合わせをサポートしています。

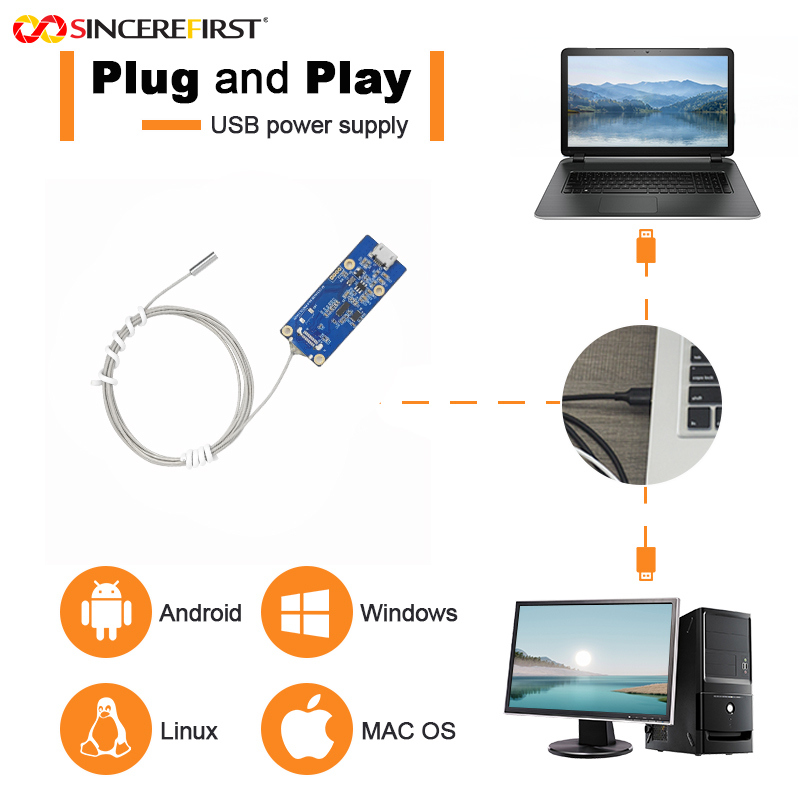

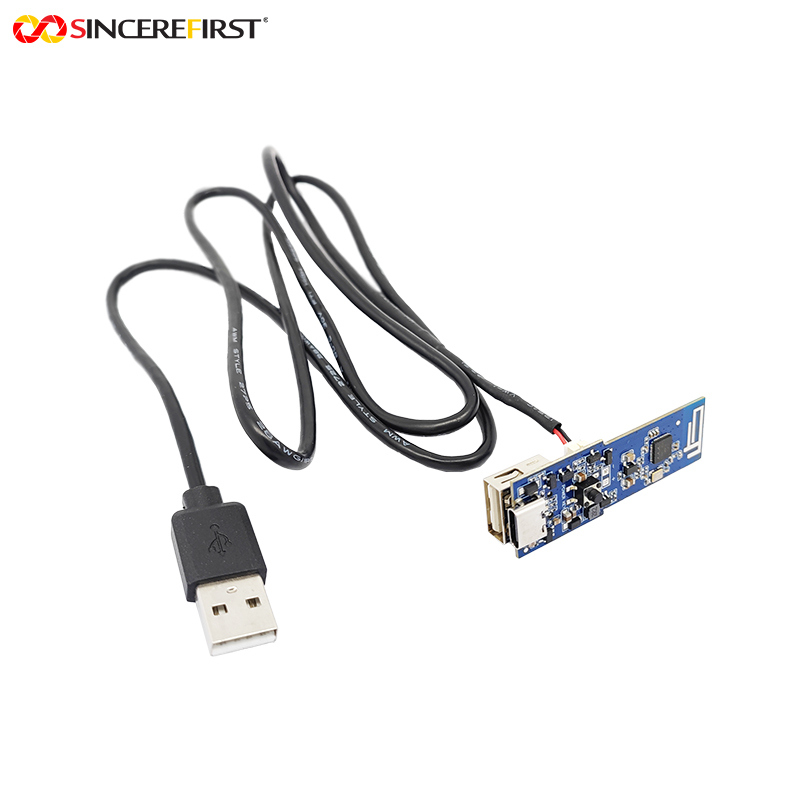

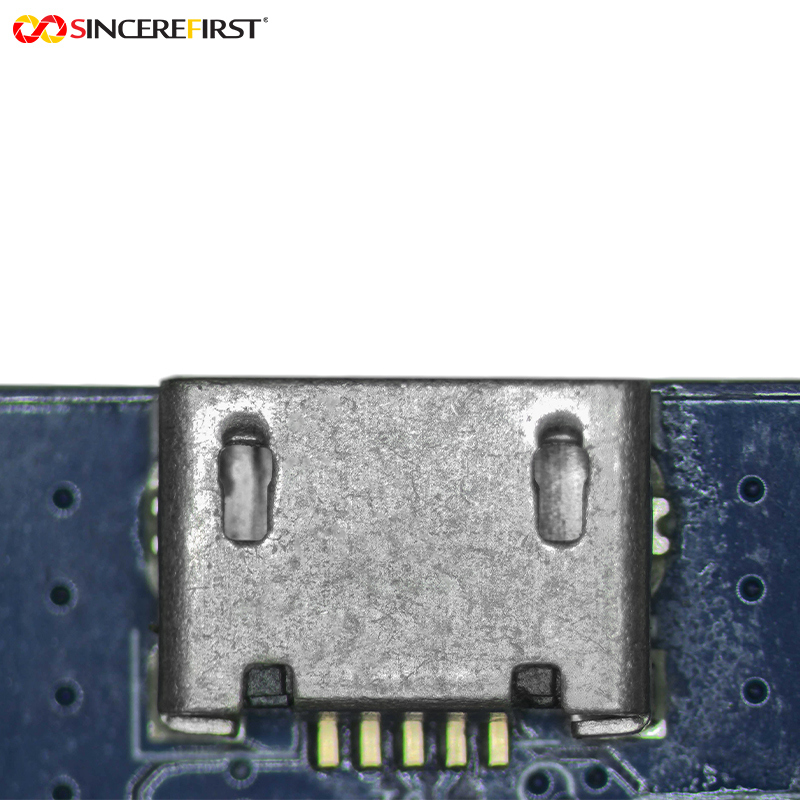

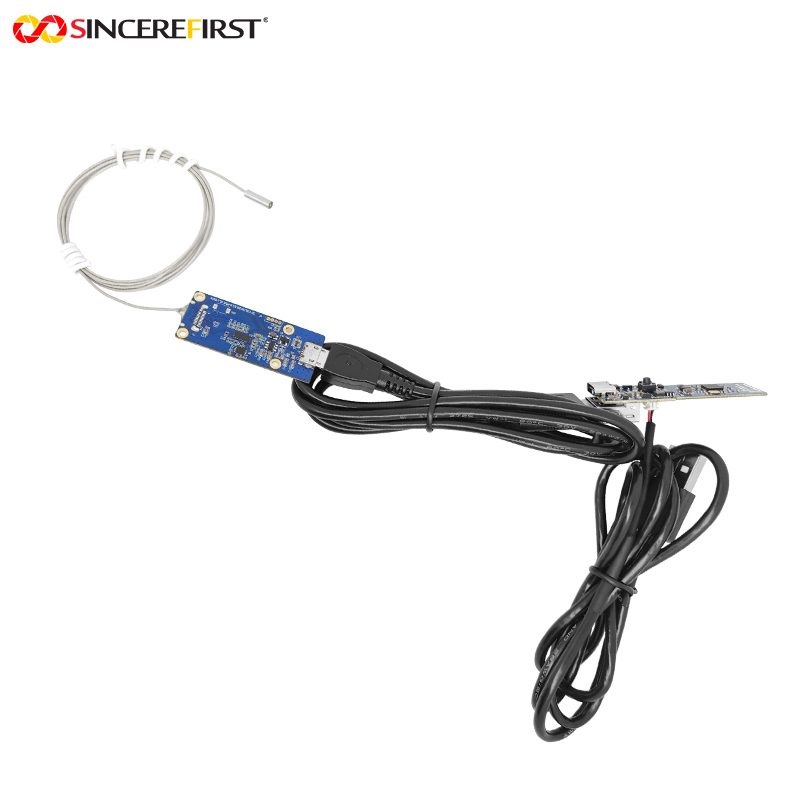

構造設計にはセパレート方式を採用し、ワイヤーボンディングによるDSP基板との安定した信号接続を実現しています。 DSP ボードには Micro USB インターフェイスが装備されており、USB 2.0 伝送速度と UVC プロトコルをサポートしているため、追加のドライバーなしでデバイスに迅速に接続できます。レンズは直径2.8mmのスリムなスチール外殻デザインを採用しながら、IP67の防塵・防水性能を備えています。 4 つの 0201 タイプ LED フィルライトが統合されており、低照度環境でも確実に画像を撮影できます。この製品は、高精度の SMT および AA (アクティブ アライメント) プロセスを使用して製造されており、FCC、CE、Reach、RoHS などの複数の国際認証に合格しており、世界の主要市場の品質基準と環境要件への準拠を保証しています。
-
特徴：
- 全天候型操作能力:IP67保護等級により、モジュールは水深1メートルで30分間連続動作でき、塵埃の侵入を完全に防ぎます。この機能により、従来の内視鏡の使用制限が打ち破られ、湿気や粉塵、洗浄や消毒が必要な状況などの極端な環境でも安定した性能を維持できるようになり、その適用範囲が大幅に拡大しました。
- 優れた安定性:SMT プロセスにより、レンズコンポーネントがしっかりと接続され、長期使用による取り外しのリスクが軽減されます。 AAプロセスは光学コンポーネントの高精度の位置合わせを実現し、各モジュールの一貫した結像性能を保証し、バッチの違いによって引き起こされる適応の問題を軽減します。
- 正確なイメージング:-10% 未満の TV 歪み制御の恩恵を受け、105° の広い視野角と組み合わせることで、複雑な工業検査において対象物の幾何学的形状と相対位置を正確に再現できます。この高忠実度のイメージング機能は、精密測定と欠陥分析のための信頼できる視覚的基盤を提供し、誤った判断を効果的に回避します。
- コンパクトなサイズ:直径 2.8 mm のスチールシェル レンズは、電子機器やパイプライン インターフェイス内の狭い隙間、つまり従来のレンズでは到達することが困難な領域に簡単に侵入できます。さらに、スチールシェル素材により、狭いスペースで移動する際のレンズの摩耗が軽減され、耐用年数が長くなります。
技術パラメータ:
| 製品名 |
分離型USB2.0内視鏡カメラモジュール
|
|
センサー
|
CMOSセンサー
|
| 解決 |
240×320 |
|
視野
|
D105°
|
|
EFL
|
5mm |
|
直径
|
2.8mm
|
|
特徴
|
IP67防水防塵
|
|
インタフェース
|
マイクロUSB、USB2.0 |
|
保証
|
10年
|
|
テレビの歪み
|
<-10% |
アプリケーション:
- 産業機器検査:配電盤や周波数変換器の端子の緩みや酸化の検出に適しています。 2.8mm レンズはキャビネットの隙間に侵入します。 IP67 保護により塵埃の侵入を防ぎます。 LED フィルライトは暗い領域を照らします。 YUV 形式により、リアルタイムの画像送信が可能になります。
- 建築構造検査：古い建物の木の梁や柱の虫食いやひび割れの検出に使用されます。 105°の広角により、建物との頻繁な接触が軽減されます。 0.5mmの焦点距離で木目を鮮明に捉えます。 MJPEG 形式は、その後の分析を容易にするために画像を保存します。
- 家電パイプラインの検査:エアコンや冷蔵庫の蒸発器パイプラインの凍結・腐食検査が対象です。 IP67 保護により湿気に耐えます。 2.8mm レンズはパイプラインの曲がり部分に入ります。 TV の歪みが -10% 未満であれば、パイプラインの形状が伸びることはありません。
- ペット検査:ペットの食道や腸の異物検出に使用されます。 IP67 により、感染を防ぐための高温消毒が容易になります。マニュアルフォーカスでは異物がはっきりとわかります。 YUV 形式により、リアルタイムの画像送信が可能になります。
- 消防設備のメンテナンス:火災後の配電盤や制御盤の損傷検査に。 IP67 は水汚れや粉塵に対する耐性を備えています。 LED補助灯が薄暗い室内を照らします。 105°の広角により全体を観察できます。 MJPEG は破損した画像を保存します。
カスタマイズされたプロセス:
1. 図面やサンプルを提供したり、ドキュメントを要求したり、開発者が開発したりすることができます。私たちのエンジニアリングスタッフ。
2. コミュニケーションまたはミーティング
3. お客様が必要とする製品を決定するために詳細に連絡し、最適な製品を設定するよう努めます
あなたのニーズに応じて。
4. サンプル開発
5. の詳細を決定します。 開発サンプルと納期について。スムーズに進めるためにいつでもコミュニケーションをとってください。
6. サンプルテスト
7. アプリケーションでテストしてエージングし、テスト結果をフィードバックします。修正の必要がなく、大量生産できます。
