USB 2.0 OCHFA10 CMOSマシンビジョン内視鏡カメラモジュール

USB 2.0 OCHFA10 CMOS マシンビジョン内視鏡カメラモジュール

製品説明:

これは、OmniVision の OCHFA10 カラーイメージセンサーを中心に据えた USB 2.0 OCHFA10 CMOS マシンビジョン内視鏡カメラモジュールで、高解像度イメージング、柔軟な適応性、信頼性の高い品質のバランスをとったオールラウンドソリューションを創出します。このモジュールは 0.5MP ピクセルと 720×720 の解像度を備え、720P@30FPS の高解像度リアルタイム画像を安定して出力できます。1/17.5 インチのセンサーと 1.008μm×1.008μm のピクセルサイズが組み合わさり、コンパクトな体積で優れたディテールキャプチャ性能を発揮します。YUV と MJEPG の 2 つの出力フォーマットを同時にサポートし、多様な伝送およびストレージのニーズに対応します。視野角 (FOV) は H86°×V86° で、焦点距離 0.418mm、F5.0 の絞り、5～50mm の広範囲なフォーカス範囲と組み合わされ、TV 歪みは < -11% に抑えられています。手動フォーカス設計により、複数の検出距離に正確に適応できます。​

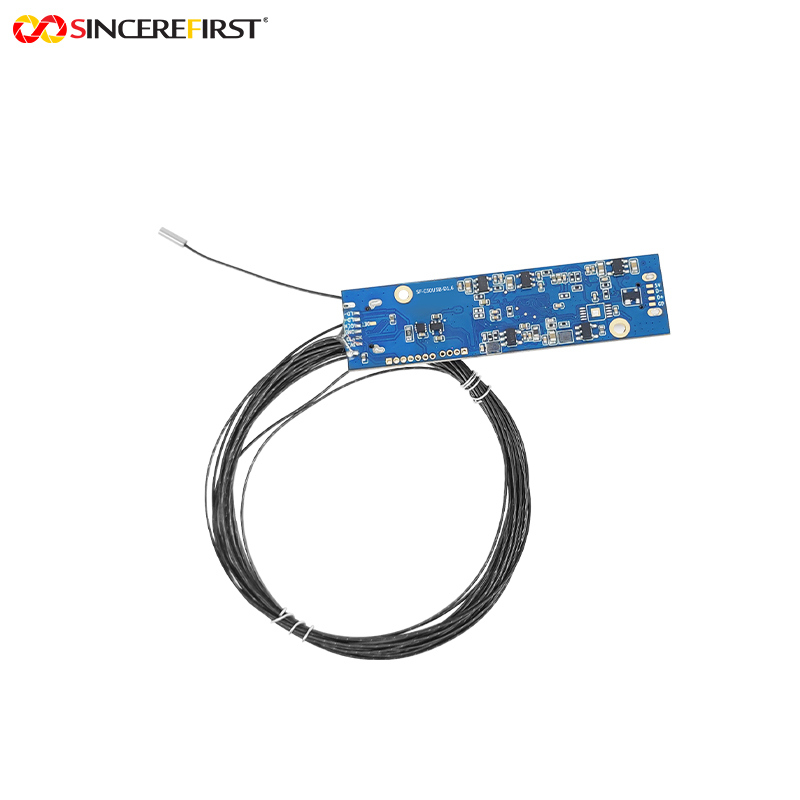

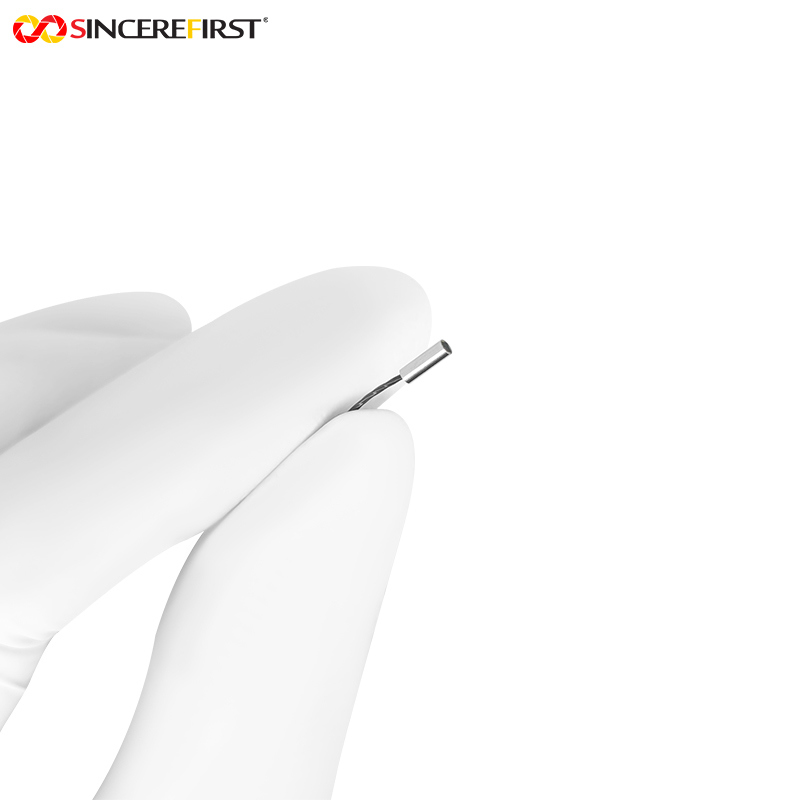

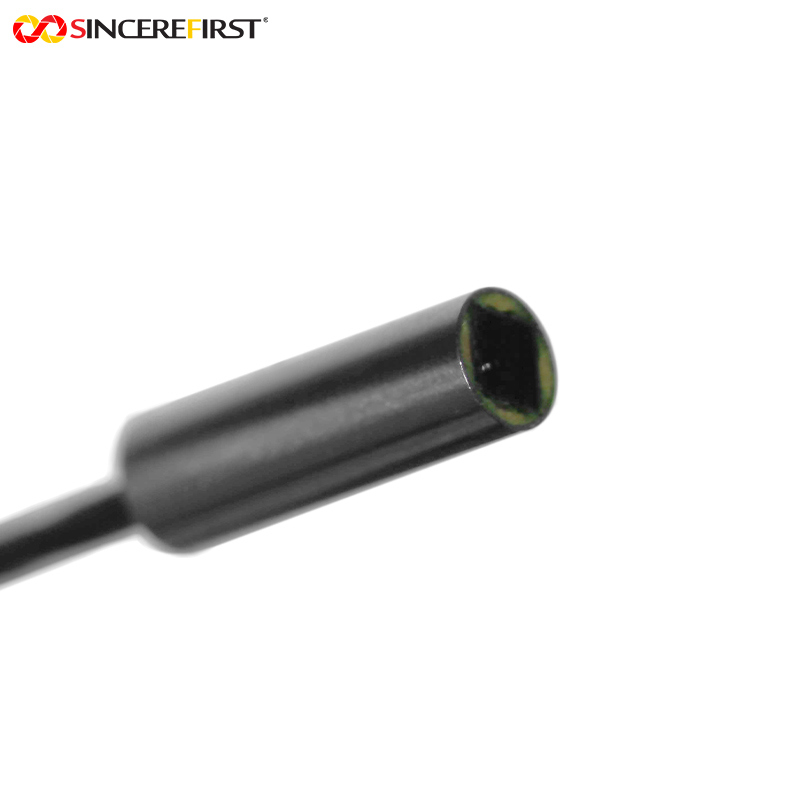

このモジュールは分離型構造を採用し、ボンディングワイヤーを介して DSP ボードに接続されます。スチールシェルを備えた 1.6mm レンズは、スリムなサイズと構造強度を兼ね備え、IP67 の防塵・防水等級をサポートし、暗い環境での光を補うために 4 つの LED フィルライトを統合しています。インターフェースに関しては、Micro USB ポートを備え、USB 2.0 速度と UVC プロトコルをサポートし、主要なオペレーティングシステムと互換性があります。SMT プロセスと AA (アクティブアライメント) プロセスによって精密に製造され、CE、FCC、RoHS、Reach を含む複数の国際的なテストと認証に合格しており、パフォーマンス、保護、およびコンプライアンス要件を完全にカバーしています。

特徴:

1. 最適化されたパフォーマンス: 720P@30FPS のフレームレートはスムーズな画像を実現します。1.008μm のピクセルサイズは 4 つの LED フィルライトと相まって、低照度環境でも鮮明なディテールを復元します。86° の広視野角は、低歪み制御と組み合わされ、検出領域を完全に表示しながらイメージング歪みを低減します。2 つの出力フォーマットは、リアルタイム伝送と高解像度アーカイブのシナリオに対応します。​
2. 複雑な作業条件への適応性: スチールシェルを備えた 1.6mm レンズは、「スリムさ + 耐久性」という 2 つの特性を実現します。分離型構造は、機器統合の難易度を低減します。IP67 の防塵・防水等級は、液体浸漬や塵埃の侵食に耐え、スチールシェル素材は耐摩耗性を向上させ、医療用消毒や産業用油汚染など、さまざまな複雑な環境に適しています。​

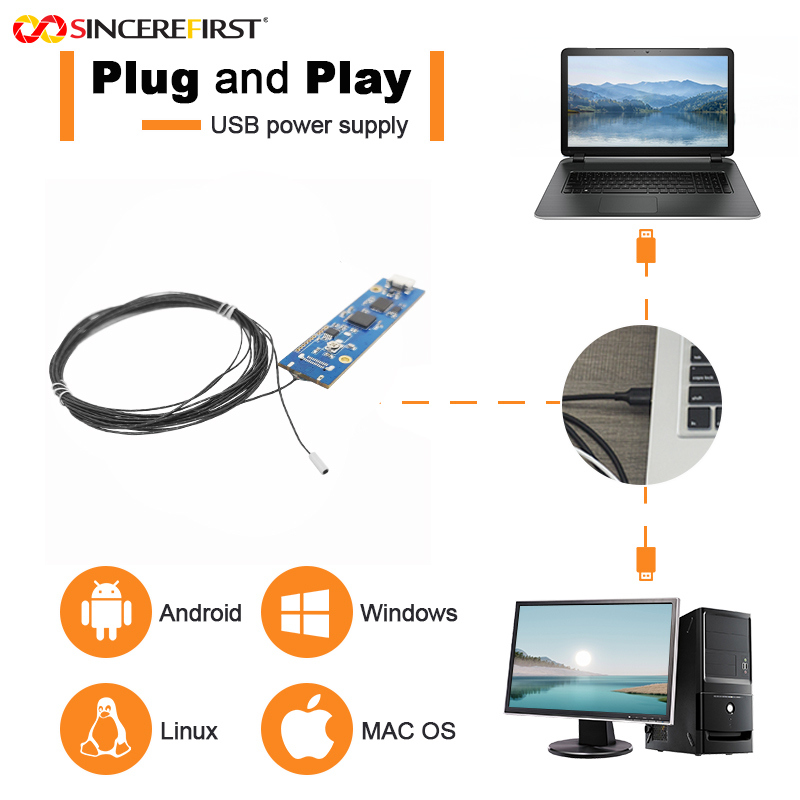

3. 低い使用しきい値: 5～50mm の広範囲なフォーカス範囲は、短距離および長距離の検出ニーズの両方をカバーし、手動フォーカス設計により正確な制御が可能になります。Micro USB インターフェース + UVC プロトコルはプラグアンドプレイをサポートし、複雑なドライバー開発を必要とせず、主要なオペレーティングシステムと互換性があるため、端末機器の適応および使用コストを大幅に削減します。​
4. 信頼性の高い品質: SMT プロセスと AA (アクティブアライメント) プロセスは、大量生産における一貫性と安定性を保証します。このモジュールは、権威ある国際的なテストと認証に完全に合格しており、医療分野における厳格な安全基準を満たし、産業用およびコンシューマーエレクトロニクス分野における環境保護およびコンプライアンス要件に準拠しており、使用中に安心感を提供します。

技術パラメータ:

アプリケーション:

• 使い捨て喉頭鏡: 1.6mm のスリムなレンズは、喉の領域に簡単に挿入できます。IP67 の防水設計は、手術後の高温消毒を容易にし、交差感染を防ぎます。720P の高解像度イメージング + LED フィルライトは、声帯と喉の粘膜の状態を明確に表示し、医師が炎症や異物閉塞を迅速に診断するのに役立ちます。​
• 精密機器用内部検査内視鏡: 時計のムーブメントやマイクロモーターなどの精密機器の内部メンテナンスに適しています。1.6mm のレンズは狭い機械的隙間を貫通できます。720×720 の高解像度は、ギアの摩耗や緩んだ回路などの微妙な問題を正確に特定し、手動フォーカスにより重要な部分に柔軟に焦点を合わせることができます。​
• 家庭用エアコン配管検査内視鏡: Micro USB インターフェースは、スマートフォンやタブレットに直接接続してプラグアンドプレイで使用できます。IP67 の防塵・防水機能は、エアコン配管内のほこりや結露水に耐え、5～50mm のフォーカス範囲は、さまざまな直径の配管に適応します。LED フィルライト + 広視野角により、配管内壁のほこりの蓄積やカビの包括的な観察が可能になります。​
• 獣医用歯科内視鏡: 猫や犬などのペットの口腔検査ニーズを対象としています。1.6mm のスリムなレンズはペットの不快感を避け、4 つの LED フィルライトが口腔の奥を照らします。720P の高解像度イメージングは、歯石や歯肉炎などの問題を明確に表示し、低歪み効果により獣医師は状態を正確に診断できます。

カスタマイズプロセス:

1. 図面またはサンプルを提供し、ドキュメントの要求と開発を依頼できます。当社のエンジニアリングスタッフ。
2. コミュニケーションまたは会議
3. お客様と詳細にコミュニケーションを取り、必要な製品を決定し、最も適切な製品を設定しようとします。
お客様のニーズに応じて。
4. サンプル開発
5. 開発サンプルの詳細と納期を決定します。円滑な進行を確保するためにいつでもコミュニケーションを取ります。 6. サンプルテスト
7. お客様のアプリケーションでテストおよびエージングを行い、テスト結果をフィードバックします。修正の必要はありません。大量生産。
