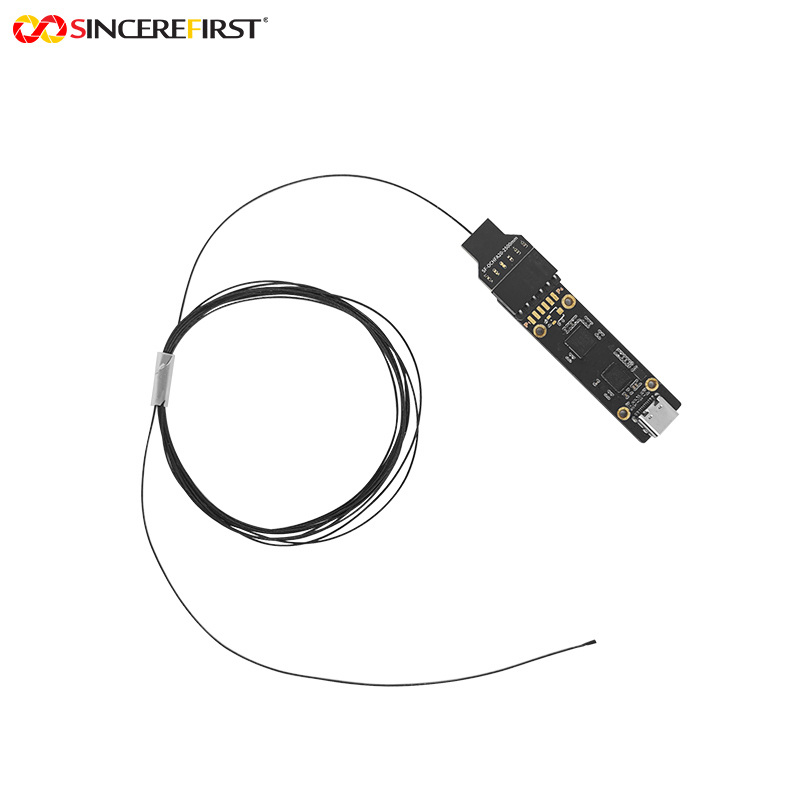

新しいCMOSセンサー OCHFA20 医療産業内視鏡カメラモジュール
製品説明:
これは新しいCMOSセンサー OCHFA20 医療産業用内視鏡カメラモジュールです"高画質画像 + 柔軟な展開 + 小型化された適応"の核心機能を構築します狭い空間に侵入し 詳細を捉えるための 優れた選択肢ですモジュールは,オムニビジョンOCHFA20CMOS色画像センサーを装備している., 0.5MPの有効ピクセルを搭載し,安定して 720×720の解像度画像を出力することができる. 720P@30FPSのフレームレート仕様と組み合わせると,ダイナミック画像は,動きのぼやけなく,真の色を再現しています.超小型な1/18インチセンサーサイズと1.008μm×1.008μmのピクセル仕様により,光感知効率が確保されるだけでなく,デバイスの小型化にも基礎を設ける.超細いレンズ直径が1つしかない.5mmで,精密儀器の隙間や小さな穴などの狭い領域を簡単に穿透できます. 120°超広い視野と手動焦点機能が組み合わせられ,広い範囲のシーンをカバーするだけでなく,地方の詳細に精密に焦点を当てることができます.盲点やぼんやりを避けます.

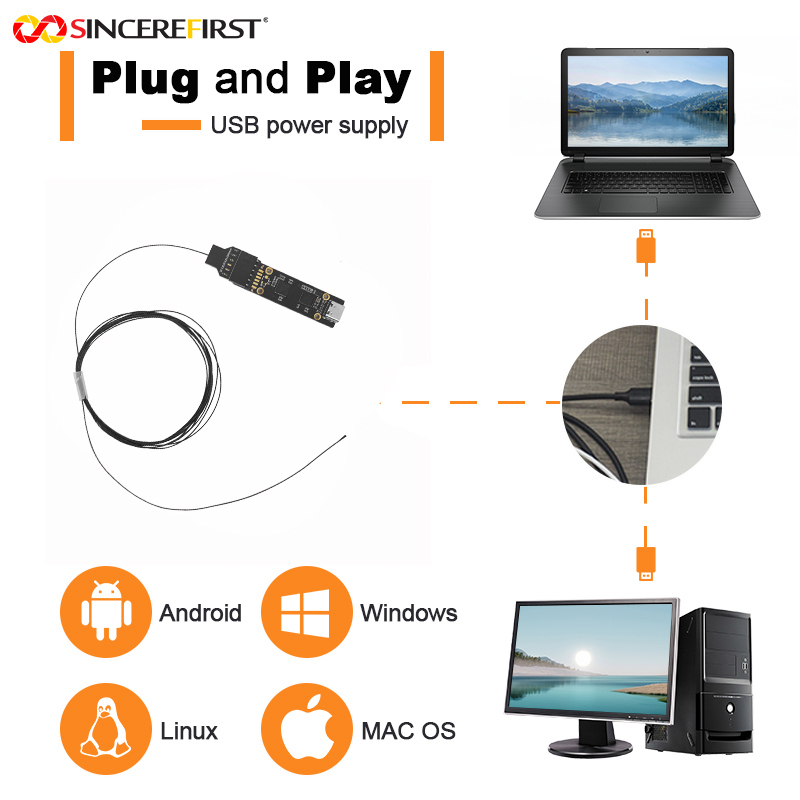

構造設計に関しては,DSPボードと安定した接続を USB 6PIN ヘッダで確立し,次にC型インターフェースで信号を出力します.USB 2に対応しています..0 転送速度とUVCプロトコルで,追加のドライバを必要とせず,Windows,Mac,Linuxなどの主流のオペレーティングシステムと互換性がある.コンピュータや携帯型検出端末を含む様々なデバイスに適応する生産プロセスでは,SMT (Surface Mount Technology) とAA (Active Alignment) プロセスは,大量生産された製品の一貫性とイメージング安定性を確保するために使用されます. さらに,複数の国際試験の証明書,例えば CE を通過しましたFCC,RoHS,Reachなどで,複数の世界の地域の使用要件を満たすコンプライアンスと信頼性があります.
特徴:
- 画像の詳細性や シーンの適応性0.5MPのピクセル+720×720の解像度で詳細が明確で,720P@30FPSのフレームレートはダイナミックな観測に適応し,マニュアル・フォーカスによりターゲット距離に応じて柔軟なフォーカスが可能.広域スキャニングと局所拡大の両方のニーズを満たす..
- 柔軟で効率的な導入と保守:分離式設計により,カメラ端とDSPボードが独立して配置され,複雑な機器の設置プロセスを簡素化できます.USB 6PIN + Type-C のダブルインターフェースと UVC プロトコルが結合してプラグアンドプレイ機能を実現障害のあるモジュールは,後の保守中に個別に交換でき,コストを削減できます.
- バランスのとれた小型化と構造的信頼性1.5mmのレンズ直径 + 1/18インチのセンサーサイズは,狭いスペースでの運用ニーズを満たします. SMT技術とAAプロセスは,モジュールは安定した構造を有することを保証します.常時振動や環境干渉に耐えるため使用期間を延長する..
- グローバルコンプライアンスと広範なシステム互換性:複数の国際認証を取得し,さまざまな国や地域の市場へのアクセスを可能にしました.パーソナライズドドライバの必要なく,主流のオペレーティングシステムと互換性があります.異なる端末デバイスに適応し,プラットフォーム間での使用の障壁を軽減します.
技術パラメータ:
| 製品名 |
CMOS 医療内視鏡カメラモジュール
|
|
センサー
|
OCHFA20 CMOSセンサー
|
| 決議 |
720×720 |
|
FOV
|
120°
|
|
センサーのサイズ
|
1/18 インチ |
|
直径
|

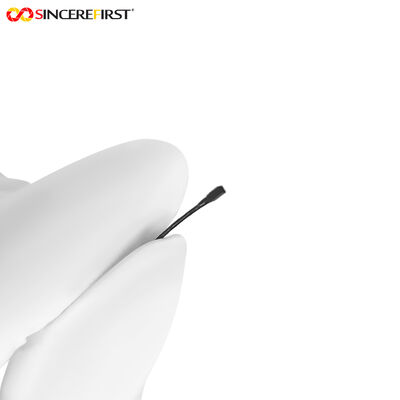

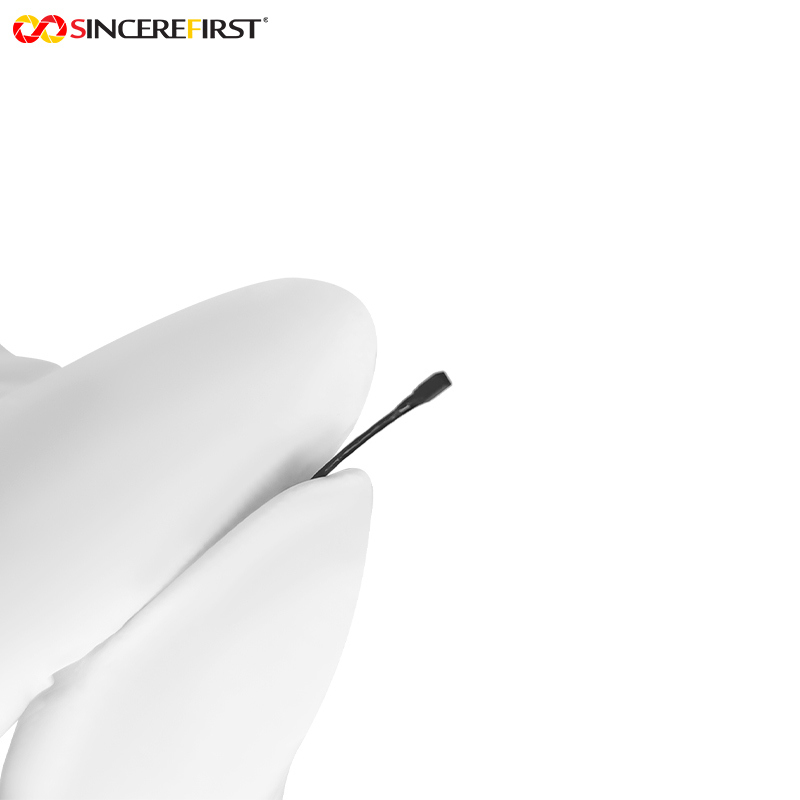

1.5mm
|
|
マックス・フレームレート
|
30FPS
|
|
インターフェース
|
USB2タイプC0 |
|
保証
|
10 年
|
|
認証
|
CE,FCC,REACH,ISO,RoHS |
応用:
- 精密器具の販売後メンテナンス産業用ロボットの関節とマイクロモーターの内部の保守に適しています 1.5mmレンズは機器の隙間を貫通できますそして 720P 高画質画像 + マニュアル焦点付けは,ギア磨きや不良回路接触などの問題を明確に識別できます欠陥を迅速に特定するのに役立ちます.
- 特殊セキュリティ 隠された危険点検地下鉄のトンネルやサブステーション機器のキャビンのような閉ざされた場所での検査に使用されます. 120°の広い視野により,迅速なエリアカバーが可能になります.分離設計は,複雑な環境で探査機の配置を容易にする■C型インターフェイスは,リアルタイム観測のためのポータブル端末に接続し,老化回路や外物蓄積などの隠れた危険を間に合うように検出します.
- 農作物保護における顕微鏡モニタリング植物保護機器とマッチして,作物の葉の裏側や果物の内側にある病気を観察します.色センサーは,植物病や害虫の真の形を再現します.008μmのピクセルは小さな病気の斑点を捕捉します移動デバイスとの互換性により,現場での記録と分析が容易になります.
- 考古学遺跡におけるマイクロ検出文化遺跡の表面の隙間や陶器の内部構造を検出するために使用される.1.5mmレンズは文化遺跡への接触損傷を回避する.手動の焦点は,装飾の細部や内部残留をはっきりと表すことができます.適合性認証は,異なる考古学的シナリオでデバイスの安全な使用を保証します.
- 高級家電のメンテナンス浄水器のフィルターやコーヒーマシンのパイプラインの内部を検知するのに適しています.プラグアンドプレイ機能により動作の限界値が低下します.720×720の解像度により,汚れの蓄積を直感的に観察できます超細のレンズは装置の内部チャネルに浸透し,分解せずに検出することができます.
カスタマイズされたプロセス:
1図面やサンプルを提供し,ドキュメントを依頼し,エンジニアのスタッフです
2コミュニケーションやミーティング
3詳細に連絡して,あなたが必要とする製品を決定し,あなたのために最も適切な製品を設定しようとします.
あなたのニーズに合わせて
4サンプル開発
5詳細を決定する 順調な進展を保証するために,いつでも連絡してください.
6試料検査
7テストと年齢を申請し テスト結果をフィードバックし 変更する必要はない 量産
