マイクロ OV2740 イメージセンサー 1080P 医療産業用 隔離内視鏡カメラモジュール

Micro OV2740イメージセンサー 1080P 医療用/産業用分離型内視鏡カメラモジュール

製品説明:

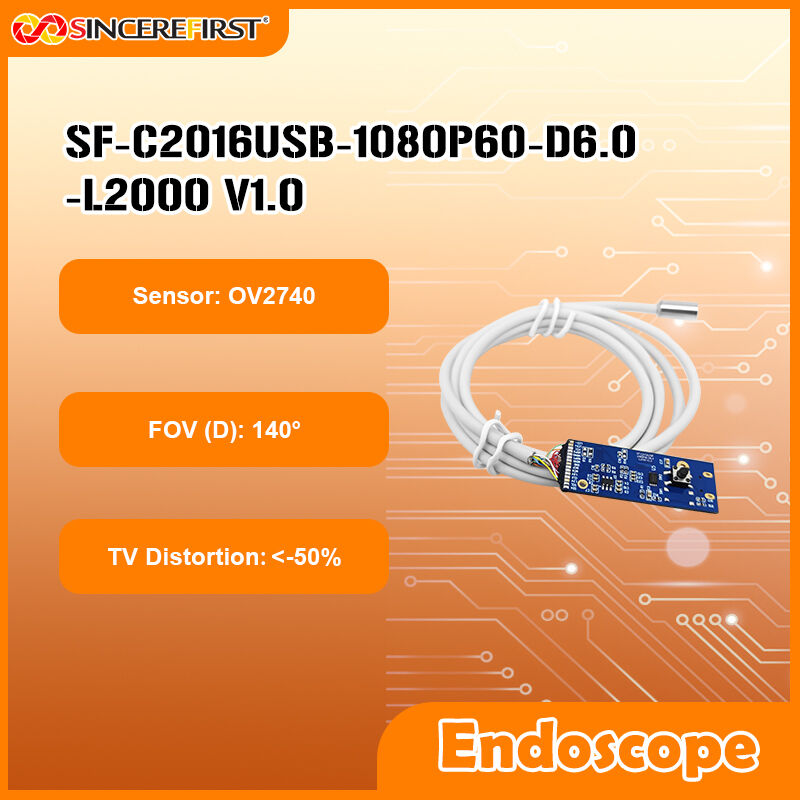

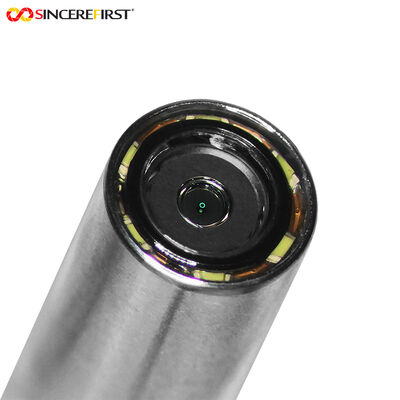

これは、OmniVision OV2740 CMOSカラーイメージセンサーをベースに構築された、マイクロOV2740イメージセンサー1080P医療用および産業用分離型内視鏡カメラモジュールです。その主要パラメータは、イメージング、光学系、構造、保護など、すべての次元をカバーしています。2MPピクセルと1920x1080の解像度を備え、1080P@60FPSの高精細ダイナミック画像を安定して出力できます。センサーサイズは1/6インチで、1.4μm×1.4μmのピクセル仕様があり、PureCel®バックイルミネーション技術とHDR機能の両方をサポートし、低照度感度と高コントラストシナリオでの詳細キャプチャのバランスを取っています。YUVおよびMJPEG出力形式と互換性があり、さまざまな端末の画像処理ニーズに対応できます。光学設計に関しては、手動フォーカス方式を採用し、F5.9絞りと1.05mm焦点距離を組み合わせることで、8〜80mmの実用的な被写界深度範囲、140°の視野角、-50%以下のTV歪みを実現しています。直径6mmの小型レンズは、狭い空間を貫通できます。構造と保護に関しては、レンズはスチールシェルで保護されており、IP67の防塵・防水レベルに達し、6つの白色LEDライトを統合しています。モジュールは分離設計を採用し、ボンディングワイヤを介してDSPボードに接続され、最終的にMicro USBインターフェースを介して出力し、USB2.0速度とUVCプロトコルをサポートしています。DSPボードの専用調光ボタンにより、3段階の明るさ調整が可能です。製造プロセスに関しては、SMTプロセスとAA（Active Alignment）プロセスを採用し、製品の精度と安定性を確保し、CE、FCC、RoHS、Reachなどの国際的なテストと認証に合格しており、世界中の複数の地域での使用基準に準拠しています。

特徴:

1. 正確なフォーカス：手動フォーカスは、観察対象に応じて焦点距離を正確にロックできるため、自動フォーカス中の環境干渉による焦点ずれを回避でき、特に高い観察精度を必要とするシナリオに適しています。​
2. 分離構造：ボンディングワイヤを介してDSPボードに接続する分離設計により、内視鏡ホストの設置スペースに応じてモジュールとDSPボードのレイアウトを調整し、さまざまな仕様の内視鏡デバイスに適応できます。​
3. 幅広いシナリオへの適応：YUV形式は高い色再現性を持ち、医療診断など、高い色の精度を必要とするシナリオに適しています。MJPEG形式は高い伝送効率を持ち、産業検査など、高速な画像処理を必要とするシナリオに適しています。デュアルフォーマットの切り替えは、複数の分野のニーズに対応します。​
4. 二重保護：スチールシェルの保護により、レンズの衝突防止と耐摩耗性が向上し、IP67の防塵・防水レベルは、湿気、ほこり、さらには短時間の水への暴露環境にも対応でき、複雑なシナリオでのモジュールの耐用年数を延ばします。​
5. 標準化されたプロセス：SMTプロセスはコンポーネントの溶接精度を保証し、AAプロセスはレンズの光学アライメント精度を保証します。複数の国際認証と組み合わせることで、製品は高い一貫性と信頼性を持ち、その後のメンテナンスコストを削減します。

技術パラメータ:

アプリケーション:

• 獣医の体腔検査：犬や猫などのペットの耳管や消化管の低侵襲検査に適しています。6mmの小型レンズはペットの狭い空洞を貫通でき、140°の視野角はより広い観察範囲をカバーし、3段階の明るさ調整はさまざまなペット組織の光透過率に適応し、強い光刺激を回避します。​
• 文化財の微細亀裂観察：磁器や青銅器などの文化財の微細な亀裂や内部構造の検査に使用されます。手動フォーカスは亀裂の詳細に正確に焦点を合わせることができ、低歪み設計は文化財の形状の歪みを回避し、白色LEDフィルライトは文化財の素材を損傷しません。​

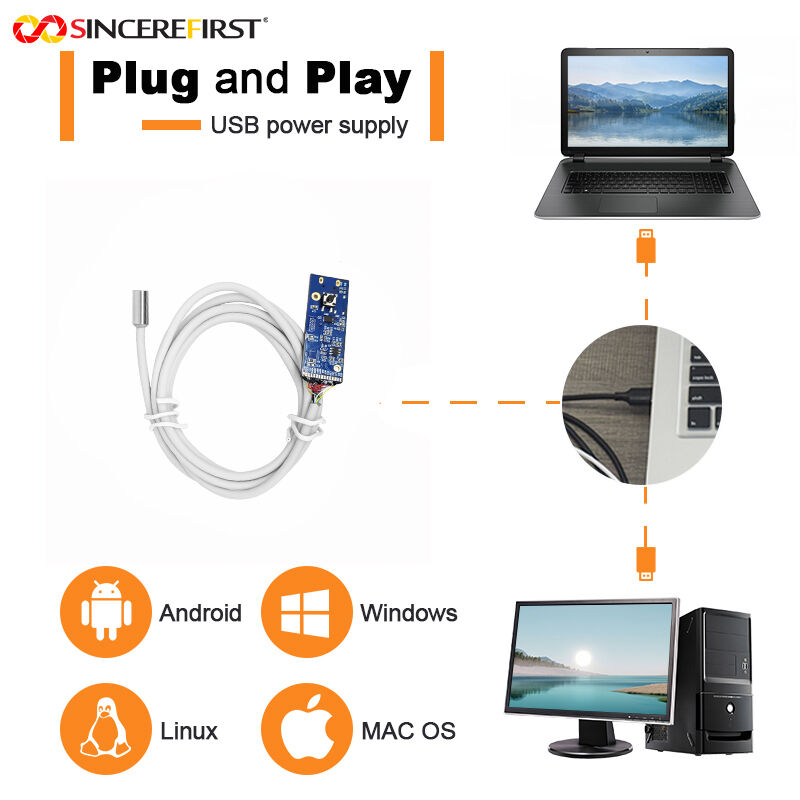

• 家庭用パイプラインDIY検査：自宅のキッチンやバスルームの水道管の詰まりやパイプ壁の錆の検査に適しています。IP67保護はパイプライン内の湿った環境に対応でき、UVCプロトコルは家庭用コンピューター/携帯電話へのプラグアンドプレイ接続をサポートし、専門的な操作スキルは必要ありません。​
• 精密機器の内部メンテナンス：プリンターやカメラなどの小型精密機器の内部部品（ギアや回路基板など）の検査に使用されます。6mmレンズは機器の隙間を貫通でき、8〜80mmの被写界深度は近距離および遠距離部品の観察をカバーし、高フレームレートは動的観察中のモーションブラーを回避します。​
• 屋外緊急救助検査：地震や倒壊などの災害現場で、狭い空間（建物の隙間や機器の残骸の内部など）での生命探知や隠れた危険の調査に適しています。IP67保護は屋外の砂、ほこり、雨水に耐え、3段階の明るさ調整は野外での変化する光の状態に適応します。

カスタマイズされたプロセス:

1. 図面またはサンプル、および要求されたドキュメントを提供できます。これは、当社のエンジニアリングスタッフによって開発されました。
2. コミュニケーションまたは会議
3. お客様のニーズに合わせて、必要な製品を決定し、最適な製品を設定するために詳細にコミュニケーションをとります。
4. サンプル開発
5.
開発サンプルの詳細と納期を決定します。スムーズな進捗を確保するためにいつでもコミュニケーションをとります。 6. サンプルテスト
7. アプリケーションでテストとエージングを行い、テスト結果をフィードバックします。変更の必要はなく、量産に入ります。
