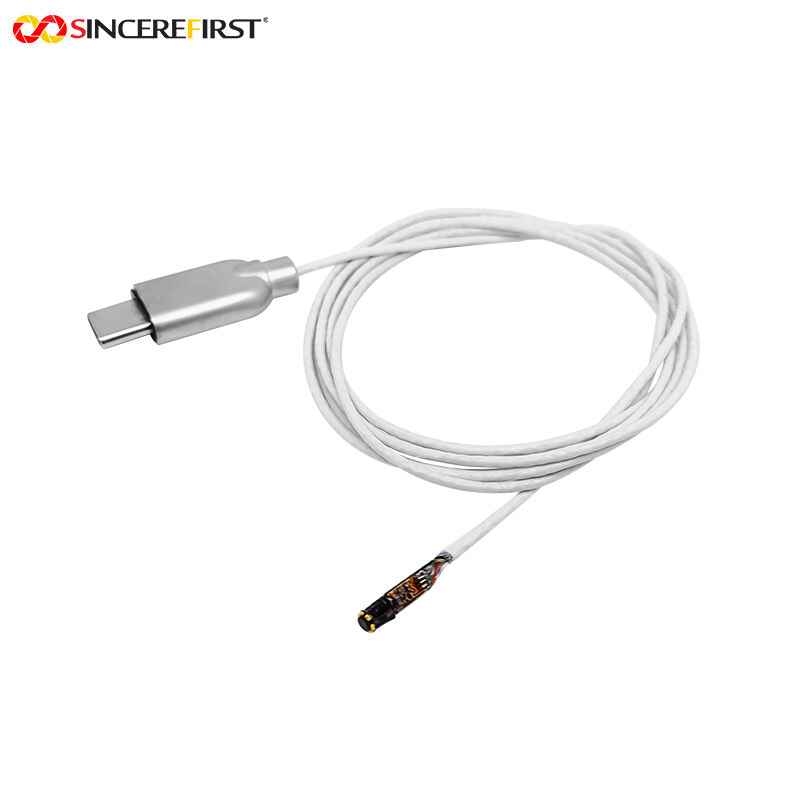

産業検査旅団 ES101 センサー USB 分離型内視鏡カメラモジュール

Industrial Inspection Brigates ES101 Sensor USB分離型内視鏡カメラモジュール

製品説明:

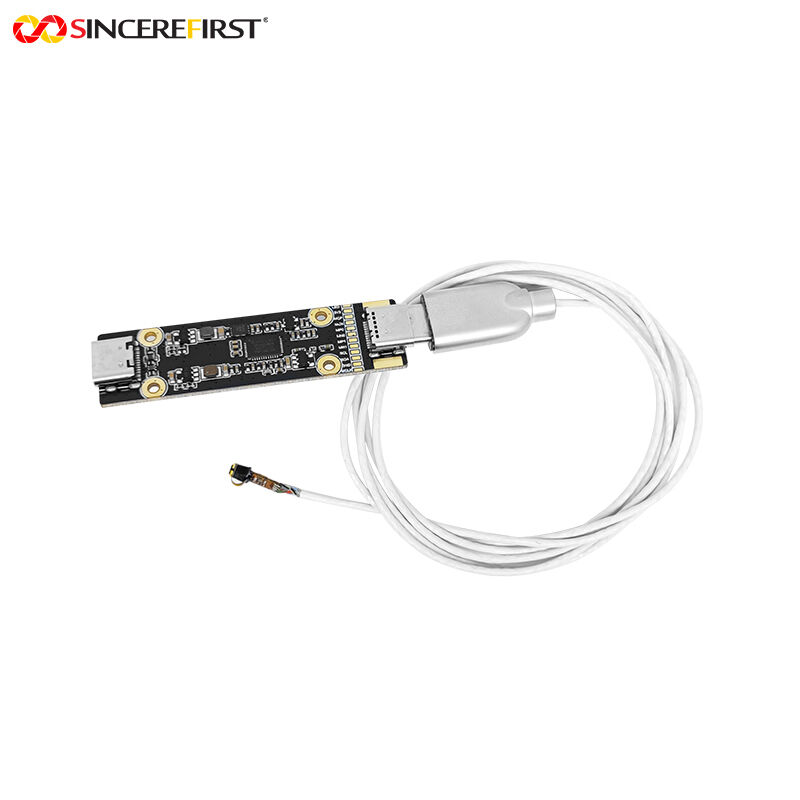

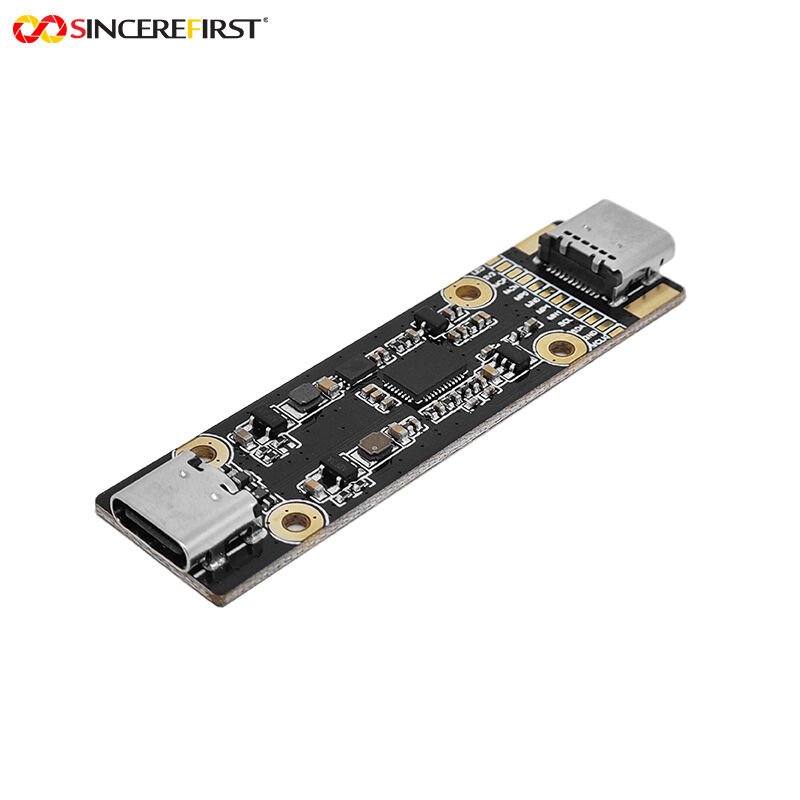

これは、高性能イメージセンサー技術と統合されたプロフェッショナルなマイクロイメージングソリューションである、産業用検査用Brigates ES101センサーUSB分離型内視鏡カメラモジュールです。Brigates ES101 CMOSカラーイメージセンサーを搭載し、1MPピクセルと1000x1000の高解像度を備え、1000x1000@60FPSと1000x800@75FPSの2種類の高フレームレート画像を安定して出力できます。センサーサイズは1/9インチ、ピクセルサイズは1.4μm×1.4μmで、出力フォーマットは10bit/8bit RAWをサポートし、画像後処理のための十分なスペースを確保しています。手動フォーカス設計を採用し、140°の超広視野角と組み合わせ、ベアモジュールレンズの直径はわずか3.1mmで、狭い空間の観察ニーズに容易に対応できます。また、6つの白色LEDライトを内蔵し、均一で安定したフィルライト効果を提供します。構造と互換性の面では、モジュールは分離型設計を採用し、MIPI 1LaneレートをサポートするType-Cインターフェースを介してDSPボードに接続し、その後Type-Cインターフェースを介してデータを出力します。USB2.0レートとUVCプロトコルと互換性があり、さまざまな端末デバイスに適応できます。製造プロセスでは、SMT技術とAAプロセスを採用して、量産製品の一貫性と安定性を確保し、CE、FCC、RoHS、Reachなどの複数の国際的なテストと認証に合格しており、世界中の多くの場所の市場アクセス基準を満たしています。

特徴:

1. 高フレームレート動体撮影能力：60FPSおよび75FPSの出力は、高速で動くターゲットを正確にフリーズし、心拍、呼吸運動、または急速な器械操作などのシナリオでの動きのアーティファクトを完全に排除し、動的診断のためのフレームごとの分析基盤を提供します。
2. プロフェッショナルグレードの画像データ品質：1MPの正方形アスペクト比は、従来の720pソリューションと比較して、より大きな有効感光面積を提供します。1024レベルのカラーデプスを保持する10ビットRAW出力と組み合わせることで、コンピュータ支援診断およびAIアルゴリズム処理のための高忠実度生データを配信します。
3. 小型化された統合光学設計：3.1mm径のレンズは、センサーと6つのLED光源を統合しており、外部ライトガイドの必要性をなくし、プローブの侵襲性を大幅に低減します。140°の広角視野角により、単一の挿入でパノラマ観察が可能になり、処置および検査時間を短縮します。
4. 柔軟な分離型システムアーキテクチャ：プローブとDSPボードの分離型設計は、ホットスワップ可能な滅菌チップ交換をサポートし、使い捨てコストを削減します。統一されたType-Cインターフェースは、配線と電源供給を簡素化し、マルチプラットフォーム端末デバイスと互換性があり、迅速な統合を容易にします。
5. 医療グレードの製造とコンプライアンス：AA（アクティブアライメント）プロセスにより、センサーとレンズ間のミクロンレベルの同心性が確保され、エッジ画像品質の一貫性が最大化されます。SMT技術と国際認証により、バッチ生産の安定性と規制遵守が保証されます。

技術パラメータ:

アプリケーション:

• 子宮鏡：小型プローブと高フレームレート特性により、子宮鏡検査および手術に非常に適しています。子宮内膜の微妙な形態、ポリープ、または癒着の鮮明でスムーズな観察を可能にし、医師の正確な診断と精密な内視鏡処置を支援します。
• 腹腔鏡：腹腔鏡手術器具に統合できます。胆嚢摘出術や虫垂切除術などの低侵襲手術では、腹腔の広範で流動的なリアルタイムビューを提供し、外科医が組織の解剖学的構造と器械の動きを明確に観察するのに役立ちます。
• 産業用パイプ内視鏡：エネルギー、化学などの分野のパイプ内部の腐食、亀裂、または溶接欠陥を検出するために、産業用内視鏡またはクローラーロボットに展開されます。高フレームレートは、流体環境またはスキャン中の欠陥の詳細を効果的に捉え、140°の広角は検査の盲点を減らします。
• 電子鼻咽喉内視鏡：小型サイズのため、鼻腔や喉への挿入が容易です。高輝度LEDは十分な照明を提供し、高フレームレート画像は声帯の振動や粘膜の形態などの動的な詳細を明確に表示し、耳鼻咽喉科での日常検査や診断に適しています。

カスタマイズプロセス:

1. 図面またはサンプルを提供し、当社のエンジニアリングスタッフによるドキュメントと開発を依頼できます。2. コミュニケーションまたは会議
3. お客様のニーズに合わせて、最も適切な製品を設定しようと、必要な製品を詳細に確認します。
4. サンプル開発
5. 開発サンプルの詳細と納期を決定します。スムーズな進行を確保するためにいつでもコミュニケーションを取ります。
6. サンプルテスト
7. お客様のアプリケーションでテストおよびエイジングを行い、テスト結果をフィードバックします。修正の必要はありません。量産に進みます。 私たちについて:
