3.3mm 超小型 OV9734 センサー エンドスコップカメラモジュール

3.3mm 超小型 OV9734 センサー分離型内視鏡カメラモジュール

製品説明:

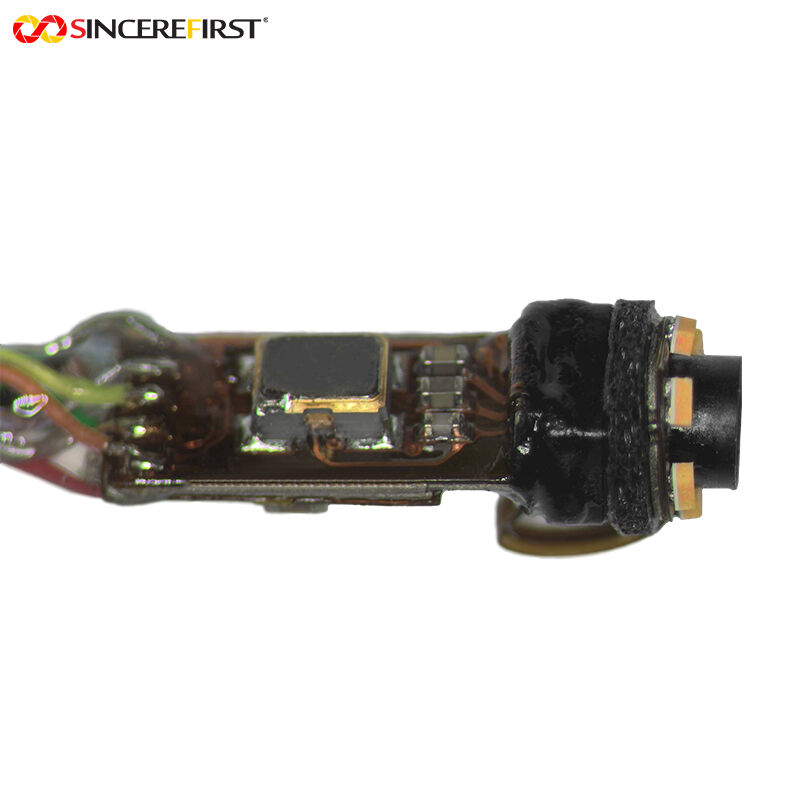

これは3.3mm 超小型 OV9734 センサー分離型内視鏡カメラモジュールです。このモジュールは、OV9734 1/9インチ産業用イメージセンサーを搭載した超小型リモートタイプの内視鏡カメラです。プローブの直径はわずか3.3mmで、非常に狭い空間でも高解像度、102度の超広角撮影が可能です。システムは分離設計を採用しており、プローブとメインコントロールユニットを独立して配置することで、設置の柔軟性と複雑な経路への適応性を向上させています。光学系はF4.0の絞りを備え、十分な被写界深度を提供します。また、6個の0201白色LEDが連続的な照明を提供し、完全な暗闇（0ルクス）でも鮮明な視界を確保します。レンズの歪みは、マルチエレメント光学構造によって補正され、エッジの伸びを許容範囲内に抑え、パイプ壁の欠陥や異物の形態を正確に表現します。この内視鏡モジュールは、産業用検査、設備メンテナンス、パイプライン探査、その他の特殊検出シナリオ向けの専門的なソリューションとして設計されており、小型化、使いやすさ、信頼性の高いパフォーマンスを統合したイメージングシステムです。

特徴:

1.産業用イメージングコア: OV9734 1/9インチCMOSセンサーを搭載し、光学フォーマットと慎重にマッチングさせることで、3.3mmのマイクロプローブは歪みが少なく102度の広角撮影を実現します。エッジ解像度は、正確な欠陥識別の要件を満たします。

2.完全な暗闇での鮮明な画像: 6個の0201白色LEDが、暗い領域のない均一な連続照明を提供します。LEDスペクトルはセンサーの応答曲線に合わせて最適化されており、色ずれや青みがかったバイアスなどの一般的な問題を回避し、検査対象物の真の外観を再現します。

3.最適化された光学システム: 反射防止コーティングとF4.0絞りを備えたマルチエレメントミニチュアレンズアセンブリは、近距離環境で十分な被写界深度を確保し、迷光を抑制します。これにより、パイプ壁の表面テクスチャ、摩耗痕、その他の微細なディテールを鮮明に視覚化できます。

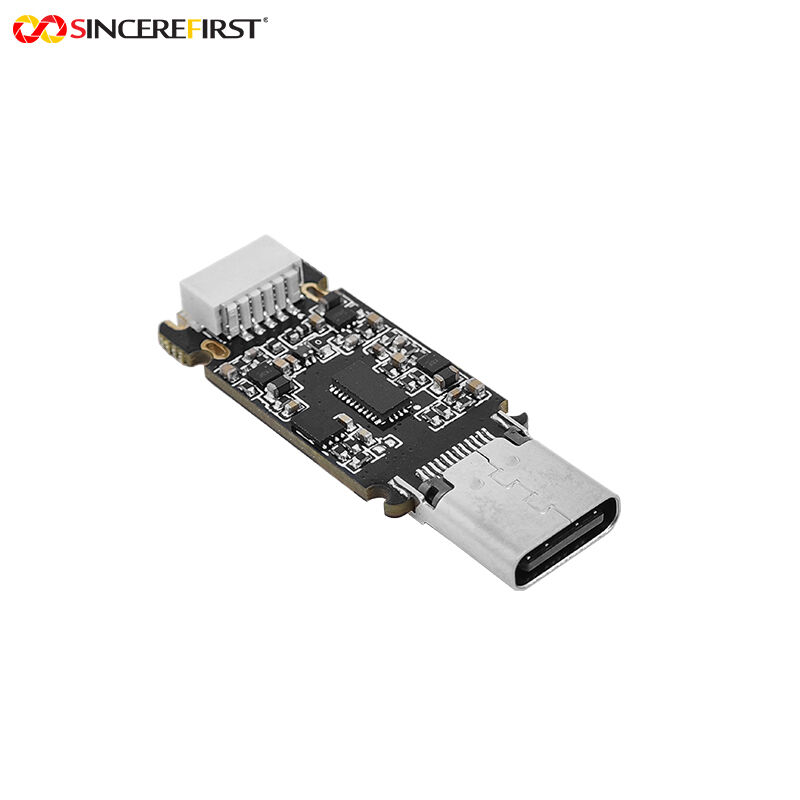

4.柔軟な構造: プローブとメインコントロールユニットを独立して配置する分離設計により、設置の柔軟性が向上し、プローブが複雑または制約のある経路をナビゲートできるようになります。

技術パラメータ:

用途:

• 使い捨て喉頭鏡:1.6mmの細いレンズは喉頭領域に簡単に挿入できます。IP67防水設計により、手術後の高温消毒が容易になり、交差感染を防ぎます。720P高解像度画像+LEDフィルライトは、声帯と喉頭粘膜の状態を鮮明に表示し、医師が炎症や異物閉塞を迅速に診断するのに役立ちます。
• 精密機器用内部検査内視鏡:時計のムーブメントやマイクロモーターなどの精密機器の内部メンテナンスに適しています。1.6mmのレンズは狭い機械的隙間を貫通できます。720x720の高解像度は、ギアの摩耗や緩んだ回路などの微妙な問題を正確に特定し、手動フォーカスにより重要な部分に柔軟に焦点を合わせることができます。
• 家庭用エアコンパイプ検査内視鏡:Micro USBインターフェースは、スマートフォンやタブレットに直接接続してプラグアンドプレイで使用できます。IP67防塵・防水機能により、エアコンパイプ内のほこりや結露水に耐性があります。5〜50mmのフォーカス範囲は、さまざまな直径のパイプに適応します。LEDフィルライト+広視野角により、パイプ内壁のほこりの蓄積やカビの広範な観察が可能です。
• 獣医用歯科内視鏡:猫や犬などのペットの口腔内検査ニーズに対応します。1.6mmの細いレンズはペットの不快感を軽減します。4つのLEDフィルライトが口腔内の奥を照らします。720P高解像度画像は、歯石や歯肉炎などの問題を鮮明に表示し、低歪み効果により、獣医師は状態を正確に診断できます。

カスタマイズプロセス:

1. 図面またはサンプルを提供し、ドキュメントと開発を依頼できます。2. コミュニケーションまたは会議
3. お客様のニーズを詳細に確認し、最も適切な製品を提案します。
4. サンプル開発
5. 開発サンプルの詳細と納期を決定します。円滑な進捗を確保するためにいつでもコミュニケーションを取ります。
6. サンプルテスト
7. お客様のアプリケーションでテストとエイジングを行い、テスト結果をフィードバックします。修正の必要がない場合は、量産に進みます。 私たちについて:
